1、概述

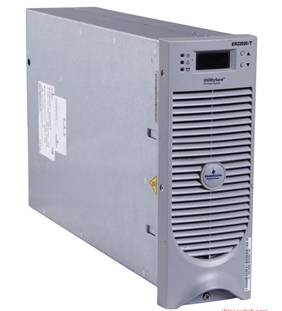

ER22020/T高頻開關電源充電模塊是艾默生公司生產設計的第四代直流屏充電模塊，ER22020/T高頻開關電源模塊主要作為直流電源系統中對蓄電池的充電之用，又稱充電機ER22020/T充電模塊采用自能風冷控制設計，該模塊主要適用于變電所、發電廠的直流操作電源系統中，作為蓄電池在線充電和給控制母線上的負載提供電源之用
2、日常使用注意事項
a清洗防塵網
ER22020/T 充電模塊在灰塵較大的環境下長時間工作后，防塵網內會堆積大量灰塵。灰塵太多會影響模塊散熱，應及時
清洗防塵網。清洗方法如下：
1）取下位于模塊前面板上的格狀風扇罩。
2）從取下的格狀風扇罩中取出防塵網（注意方向），用清水洗滌，待干燥后，按原方向裝入風扇罩即可。
3）將格狀風扇罩裝回到模塊的前面板，復原。
b更換風扇
模塊風扇不需要做特別維護，損壞后，及時更換即可。更換方法如下：
1）取下位于模塊前面板上的格狀風扇罩（注意風扇罩內裝有一個長方形的防塵網）。
2）取出風扇，從拉手底部取出風扇轉接頭，拔下 2 芯電源插頭。
3）更換風扇。將 2 芯電源插頭放入拉手底部。
4）安裝風扇罩，同時應注意防塵網方向，方向錯誤時，風扇罩將不能裝入面板。
3、主要技術指標
輸入電壓:AC380V
輸入電流:≤12A
輸入頻率 50Hz
輸出電壓：DC220V
輸出電流：20A
效率≥92％
輸入功率因數≥0.92
最大輸出電流 11A（輸出電壓 260V)
電壓上升時間 3～8 秒（軟啟動時間）
輸出恒流范圍 10％～110％
