特點，功能

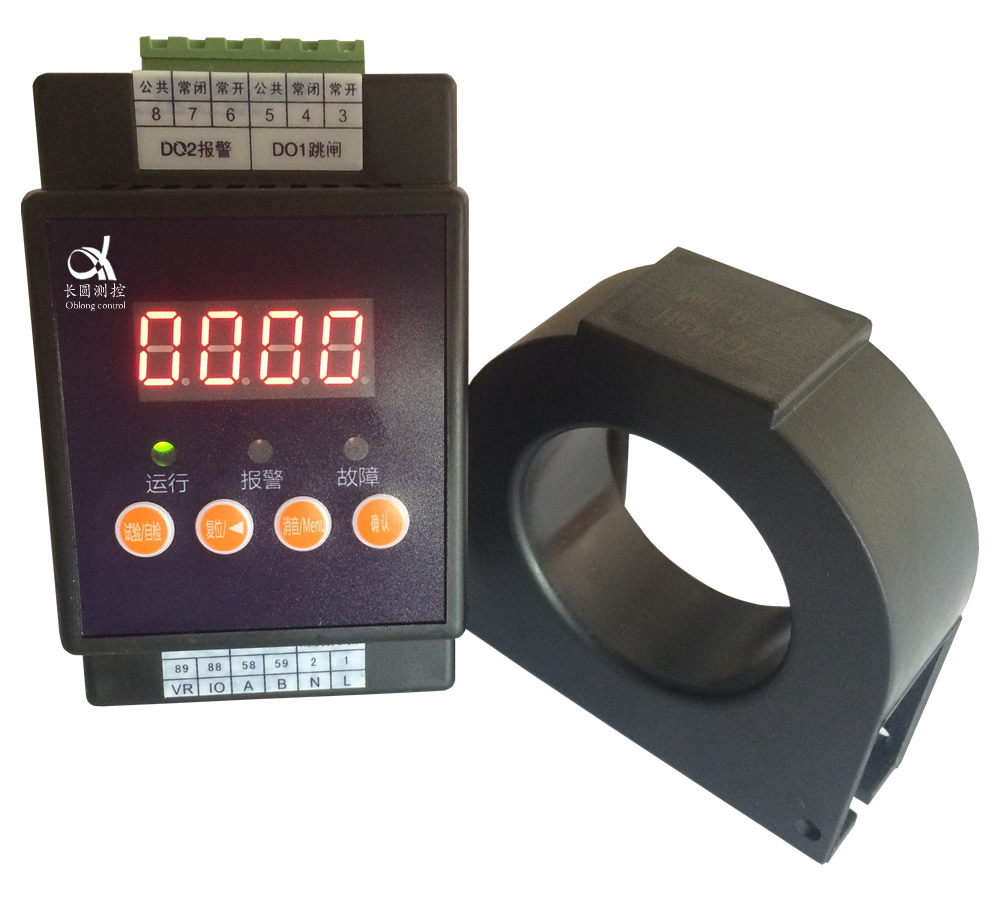

ABU-G系列漏電保護器（以下簡稱保護器）采用先進的單片機技術，具有抗干擾能力強、集成度高、保護全面、數字化、智能化、網絡化等特點。

保護器能對電動機運行、輸配電過程中的出現的漏電、接地故障進行保護。漏電保護的動作電流和動作時間可數字化的精確設定，適應不同的漏電。對保護電路中的瞬變漏電，和緩變漏電進行區分保護。保護器能對運行過程中出現的漏電故障進行故障事件記錄。

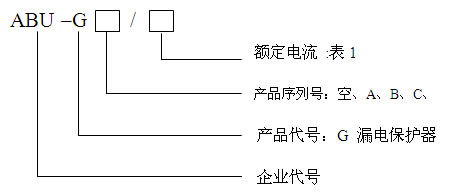

型號說明

表1額定電流

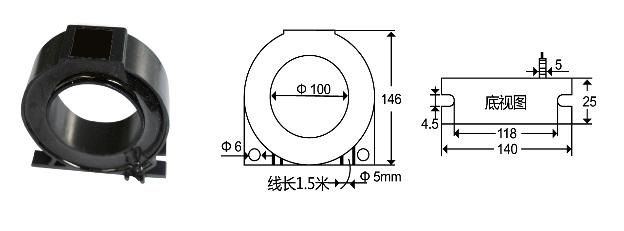

2，漏電互感器安裝尺寸

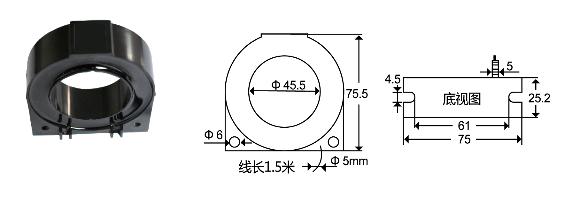

三相三線額定電流：1A~100A         穿線孔直徑Ф45

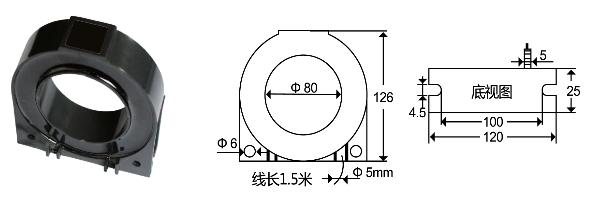

三相三線額定電流：100A~250A       穿線孔直徑Ф80

三相三線額定電流：250A~400A            穿線孔直徑Ф100

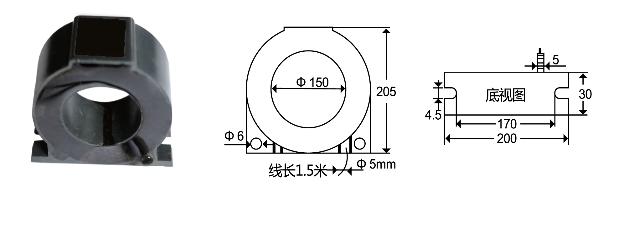

三相三線額定電流：400A~630A            穿線孔直徑Ф150

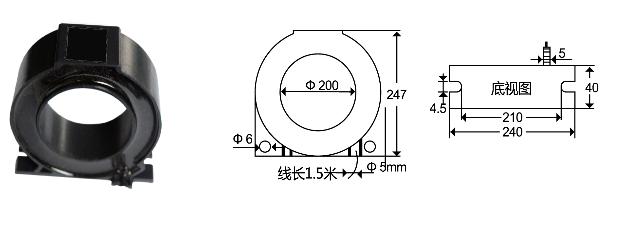

三相三線額定電流：400A~1000A            穿線孔直徑Ф200

接線端子

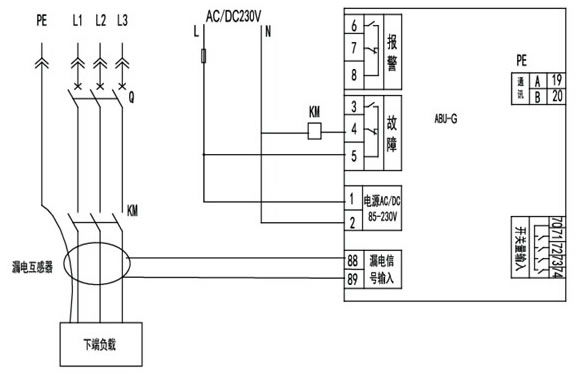

原理圖

原理說明： 工作：接通輔助電源， KM線圈得電吸合，下端負載供電。
故障：經過漏電互感器的電流矢量和大于漏電動作值，即發生漏電，漏電保護器延時打開故障繼電器，KM線圈失電打開，下端負載失電。ABU-G存儲故障記錄。
試驗：通過試驗/復位按鈕可模擬故障動作，同時可復位保護器。
復位：漏電故障保護后，漏電保護器不會自動復位的，常閉點會一直打開，只有按消音鍵兩下再按復位按鍵或漏電保護器斷電、常閉點才會閉合。
