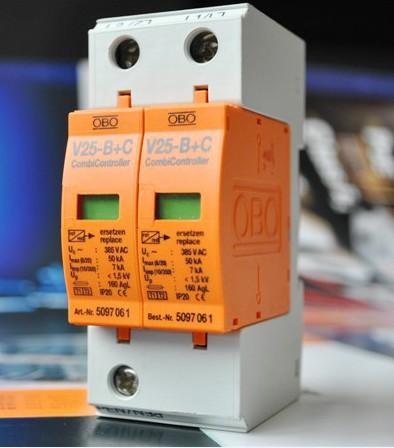

OBO V25-B+C/2 復合型B+C級電涌保護器
該產品為德國品質、優良供應，適用于三相四線制電源B+C級聯合安全防護，最大放電電流60KA，可以應付頻繁的電涌電流的沖擊，保護器模塊損壞后可以帶電插拔更換，帶標志端子，,安裝簡便。
安裝
OBO V 25-B+C能夠容易地安裝于任何配電箱或者開關箱內的35 mm導軌上。NPE保護模塊C 25-B+C/NPE和底座之間的巧妙設計，使模塊不能被反向插入。這保證了保護器模塊的正確安裝。
B+C登記電涌保護器
型號 V 25-B+C
150 320 385
最大持續操作電壓 UC AC
（最大允許操作電壓） UC DC 150 V~
200 V~ 330 V~
410 V~ 385 V~
505 V~
雷電保護區 0→2
等級－按照DIN VDE 0675 Part 6（Draft 11.89）A1,A2
－按照IEC 61643-1
B+C
Ⅰ級→Ⅱ級
測試標準 IEC 61643-1,prEN 61643-1,
E DIN VDE 0675-6:1989-11 and Part 6/A1
按照DIN VDE 0675 Part 6 A1+A2的測試電流
標稱放電電流 In（8/20）
30 kA
整體最大放電電流 Imax（8/20）
V 25-B+C/1
V 25-B+C/2
V 25-B+C/3
V 25-B+C/4
50 kA
100 kA
150 kA
200 kA
最大放電浪涌電流（8/80）根據Vds 2031
V 25-B+C/4 Imax
100 kA
電涌電壓測試（10/350）（按照IEC 61312-1(02.95)設定的雷電流參數）
脈沖電流 Iimp
電量 Q
單位能量 W/R

8 kA
4 As
16 kJ/Ω

7 kA
3.5 As
12 kJ/Ω

7 kA
3.5 As
12 kJ/Ω
1 kA(8/20)時的電壓保護水平 Up
5 kA(8/20)時 Up
In時 Up ≤450 V
≤500 V
≤600 V ≤750 V
≤850 V
≤1150 V ≤1.0 kV
≤1.2 kV
≤1.5 kV
響應時間 TA <25 ns
短路耐受能力25 kA時的最大后備保險絲 60 A gl/gG
連接線橫截面積 2.5-25 mm2（多股軟線，連接端加護套）
2.5-35 mm2（單股、多股線）
安裝位置 35 mm導軌（符合EN 50022）
Ip等級 IP 20
溫度范圍 υ -40℃到+85℃

模塊NPE
標稱電壓 UN C 25-B+C/NPE
230 V/50-60 HZ
100 V下的絕緣電阻 Rins
浪涌電壓測試（10/350）－根據IEC 61312-1(02.95)規定的雷電參數
峰值電流 Iimp
電量 Q
單位能量 W/R
標稱放電電流 In（8/20）
電壓保護水平 Up
響應時間 tA
UC下的后續電流 IF
溫度范圍 υ >10 GΩ


25 kA
12.5 As
160 kJ/Ω
50 kA
<1.2 kV
<100 ns
100 Arms
-40℃到+85℃
定 貨 信 息
OBO V25-B+C/3+NPE 三相四線B+C級電源防雷器帶防爆模塊
OBO V25-B+C/3+NPE-FS 三相四線B+C級電源防雷器帶故障搖信觸點
OBO V25-B+C/4 三相四線B+C級電源防雷器
OBO V25-B+C/2 單相二線B+C級電源防雷器
OBO V25-B+C/1+NPE 單相二線B+C級電源防雷器帶防爆模塊
