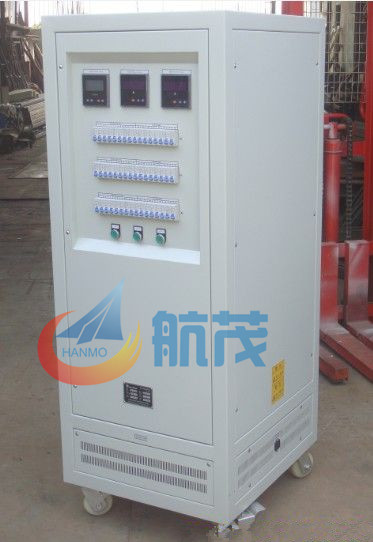

交流負載箱逆變器交流諧振智能負載柜（并網發電系統防孤島實驗假負載）產品說明：
IP-RLC交流諧振智能負載箱（防孤島實驗負載箱），光伏并網發電系統屬于分布式供電系統。當由于電氣故障、誤操作或自然因素等原因造成電網中斷供電時，各個光伏并網發電系統仍在運行，并且與本地負載連接處于獨立運行狀態，這種現象被稱為孤島效應。從用電安全與用電質量方面考慮，孤島狀況是不允許出現的。所以，光伏并網發電系統都應具有檢測出孤島狀態并快速有效停止并網運行的能力。
為了滿足并網逆變器防孤島試驗檢測要求。IP-RLC交流諧振智能負載箱（防孤島實驗負載箱）可以模擬各種RLC 交流負載，模擬逆變器各類工作環境，可以檢測逆變器實際輸出功率與帶載能力，可以檢測調試光伏逆變器的諧振點，主機內置有純阻性負載和感性負載，功率輸入采用分段式組合控制，可以任意組合各種功率輸入。
我們提供的IP-RLC交流諧振智能負載箱（防孤島實驗負載箱）可以精確檢測各類發電機組的輸出功率與帶載能力。
IP-RLC交流負載箱逆變器交流諧振智能負載柜（并網發電系統防孤島實驗假負載）功能介紹：
1、主回路由阻性網絡，感性網絡，容性網絡三部分組成。
2、組合實現功率因數±0.3～1可調整。
3、RLC三相獨立分相控制
4、模擬交流用電設備諧振發生，有效精確檢測并網逆變器防孤島效應保護功能。
5、檢測各種逆變器的工作效率、滿負載運行最大輸出功率及帶載能力。
6、模擬各類復雜工作環境，檢測逆變器在各種環境下的綜合工作性能狀況。
7、應用于使用單位對并網逆變器的產品驗收及日常維護檢測，全面科學檢測各種逆變器供電能力，并精確提供檢測報告。
IP-RLC交流負載箱逆變器交流諧振智能負載柜（并網發電系統防孤島實驗假負載）應用領域:
應用于并網逆變器出廠檢驗、型式試驗、生產調試、科研開發、實驗室電氣試驗、權威機構鑒定檢測等領域。
IP-RLC交流負載箱逆變器交流諧振智能負載柜（并網發電系統防孤島實驗假負載）選型參考:
產品名稱 RLC三相交流諧振負載（適用于光伏檢測鑒定，逆變器防孤島實驗）
型號 IP-RLC30K IP-RLC60K IP-RLC100K IP-RLC300K IP-RLC500K
負載箱主要技術指標
額定電壓 AC380V/230V or AC480V（美標）
測試逆變器功率 30KW 60KW 100KW 300KW 500KW
阻性負載功率 36.3kw 66.3kw 109.9kw 329.9kw 549.9kvar
感性負載功率 36.3kvar 66.3kvar 109.9kvar 329.9kvar 549.9kvar
容性負載功率 36.3kvar 66.3kvar 109.9kvar 329.9kvar 549.9kvar
頻率 50HZ/60HZ（美標）

負載性質 阻性/感性/容性 一體化

功率因素 ±0.3-1.0

品質因數 Qf=1.0 Qf=1.0 Qf=1.0 Qf=1.0 Qf=1.0
控制方式 阻性/感性/容性 分相獨立可調 滿足三相不平衡負載測試

功率分段 0.01KW-30KW 0.01KW-60KW 0.01KW-100KW 0.1KW-300KW 0.1KW-500KW
調節精度 ±3%

儀表顯示 LED數字電流表、電壓表（功率表、諧波表等其他儀表可選配）

電流精度 ±0.5%

電壓精度 ±0.5%

負載保護 高溫報警

散熱方式 強制風冷

工作電源 AC220V

外形結構 框架結構，方便維護
參考標準 IEC62116 CGC/GF001：2009 AS 4777.2：2005 IEEE 1547:2003
使用環境 -10℃~ +40℃
配選功能
遠程控制 遠程控制箱 or 電腦軟件控制
通訊接口 USB or RS485
諧振調節 自動調至諧振點
保護功能 過流保護、過壓保護，風機故障報警
主要功能
1.RLC三相獨立分相控制，三相電壓不平衡條件下仍可精確調節出交流諧振點
2.組合實現功率因數±0.3～1可調整
3.模擬交流用電設備諧振發生，有效精確檢測并網逆變器防孤島效應保護功能
4.檢測各種逆變器的工作效率、滿負載運行最大輸出功率及帶載能力
5.能夠精確測量三相RLC各個通道的電壓、電流、有功功率、無功功率等電氣參數
6.長時間加載測試過程中功率不發生變化，不會影響諧振點使其偏移
7.滿足不同品質因數測試
8.遠程PC機設定負載RLC功率，三相獨立設置，可任意組合
9.應用于使用單位對并網逆變器的產品驗收及日常維護檢測，全面科學檢測各種逆變器供電能力，并精確提供檢測報告
10.與可編程交流電源配合，可以實現逆變器低電壓穿越功能的測試
11.自動保護功能，過熱、過流、風機故障時，可自動切斷負載
12.設備可與可編程直流電源、可編程交流電源（模擬電網）、電網、示波器、功率分析儀等設備組成逆變器性能檢測平臺，自動檢測并網逆變器的各項電氣參數及保護性能
13.應用于使用單位對并網逆變器的產品驗收及日常維護檢測，全面科學檢測各種逆變器供電能力，并精確提供檢測報告



IP-LOADBANK負載箱訂貨須知:

1、特殊規格可根據客戶要求定制（可選交流單相負載箱、交流三相負載箱、直流負載箱、阻值固定式或可調式負載箱、阻性負載、感性負載、容性負載、高壓負載、中頻負載、無感負載）
2、負載箱非標訂做的，請在訂貨前提供如下參數：
1）額定電壓（例：三相AC 0-400V/230V、單相AC 0-600V等）
2）頻率參數（50HZ/60HZ/400HZ等）
3）額定功率KW / 額定電流A
4）功率最小步進要求/電流最小步進要求（調節精度）
5）使用環境條件（室內型 / 戶外型），工作方式（默認為長期工作制）
