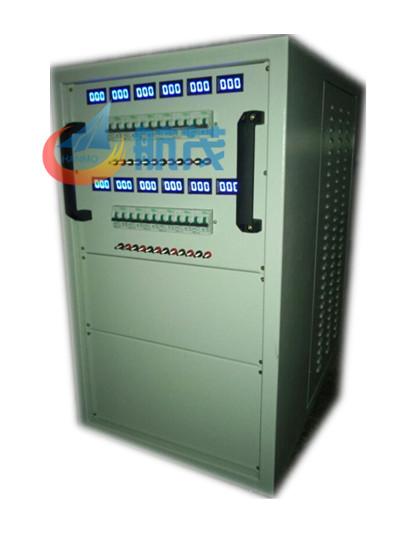

至茂DLB-LR電阻箱耐電壓測試儀純阻性測試負載柜
本型電阻箱為檢測耐電壓測試儀漏電流、容量專門研制，穩定性好！符合 相關 耐電壓測試儀計量檢定規程。
二、用途
用于檢定耐電壓測試儀的漏電流及容量。準確度高，性能穩定，輕便可攜，操作簡便。
三、標準條件
在溫度為 -10℃~+40℃，相對濕度不超過 80%的標準條件下，本型電阻箱的準確度為±0.5%。
四、使用條件
使用條件：溫度為 0℃～+40℃，相對濕度不超過 80%。
至茂DLB-LR電阻箱耐電壓測試儀純阻性測試負載柜
六、主要技術性能:(可按用戶要求定做)
1 準確度 AC、DC、0.5 級,最大功率≥500W。
2 量限
2.1 漏電流 100uA-400mA
2.2 容量：測試容量電阻數值的設置與耐壓器內阻相等。使之耐壓器的輸出功率最大，我們采用
全功率電阻，因此不需要計算。
3kV5mA ,3kV10mA, 3kV20mA ，3kV50mA,3kV100mA
4kV5mA ,4kV10mA,4kV20mA,4kV50mA,4kV100mA
5kV10mA, 5kV12mA ,5kV20mA, 5kV40mA ，5kV50mA, 5kV100mA
6kV10mA, 6kV20mA, 6kV50mA,6kV100mA,
10kV10mA, 10kV20mA, 10kV50mA
15kV10mA , 15kV20mA
以上各點均可用全負荷法測量。
可用半負荷法測量的點有：
上述各點加額定電壓的一半，即為半負荷法測量，另外，本負載箱還
可 用 半 負 荷 法 測 量 3kV200mA, 4kV200mA ， 5kV200mA,
15kV100mA
至茂DLB-LR電阻箱耐電壓測試儀純阻性測試負載柜
七、使用和保管
1 使用
1.1 擊穿電流的測試
為了安全，本電阻箱的金屬外殼上設置了接地端子，使用前要把接地端子與地線接牢！！！負
載箱左側灰色部分區域為漏電流測量用。按耐電壓測試儀檢定規程接線，耐電壓測試儀輸出高壓端
先接負載箱相應電流測量插孔，然后從※標志的公共端引線到粗細調電位器,再從電位器末端引線連
接至測量裝置的紅色電流端，從黑色電流低端返回耐壓儀低端。灰色部分的※標志為灰色部分的黑
色公共端，其它的接線端子為測試端，測試端標出的電阻值是相對灰色公共端的。
以 5kV 耐壓儀為例，耐壓儀輸出電壓設置在 600V~650V，高壓端接至負載箱相應插孔， 接好線，
檢查無誤后，打開數字表開關，將轉換開關置于所需的量程，開啟電源，緩慢調升耐壓測試儀輸出
電壓，直到耐壓測試儀接近報警值時，調整加細檔上粗細調電位器，直到耐壓儀發出報警和切斷輸
出電壓，記錄下此刻的電流，重復測試 N 次，取其平均值，即為該點的擊穿電流。（0.5mA 以下須
將容量部分電阻串接過來借用，負載箱三部分電阻串接后為 3MΩ，三個※標志公共端所管轄的電阻
相互獨立，橘紅色容量部分第一排黑色公共端與 3kV20mA 及 3kV10mA 端鈕構成回路，其它橘紅色
容量部分端鈕與橘紅色區域第二排黑色公共端構成回路。）測 0.5mA 以下用 100kΩ電位器;0.5mA～2
mA 用 100kΩ電位器作粗調,10kΩ電位器作細調; 2mA～20 mA 用 10kΩ電位器作粗調,1kΩ電位器作
細調; 20mA～50 mA 用 1kΩ電位器作粗調,470Ω電位器作細調; 50mA～120 mA 用 470Ω電位器作細
調，120mA 以上不要接電位器。利用容量部分電阻可在高壓下測量漏電流。測量中應保證串聯回路
沒有斷路現象。操作人員不要觸摸金屬部分！耐電壓測試儀切斷高壓后方可拆除連接線！
