1 概述

    ALP系列低壓保護器集保護、測量、控制、總線通訊為一體，同時提供了遠程自動控制、現場直接控制、面板指示、信號報警、操作記錄、跳閘報警記錄及開關量記錄等功能。適用于煤礦、石化、冶煉、電力、船舶、以及民用建筑等領域。

2 符合標準

GB 14048.1  低壓開關設備和控制設備 總則

GB 14048.4  低壓開關設備和控制設備 機電式接觸器和電動機起動器

JB/T 10736-2007 低壓電動機保護器

GB/T 17626.2  靜電放電干擾試驗

GB/T 17626.3  射頻電磁場輻射抗擾度試驗

GB/T 17626.4  電快速瞬變脈沖群抗擾度試驗

GB/T 17626.5  浪涌（沖擊）抗擾度試驗

3 適用環境

工作溫度 -10ºC～55ºC

貯存溫度 -25ºC～70ºC

相對濕度 ≤95﹪不結露，無腐蝕性氣體

海拔 ≤2000m

污染等級 2級

防護等級 主體IP20，分體顯示模塊IP45（安裝在柜體面板時）

安裝類別 III級

4 功能配置

    注：“■”為標配功能，“□”為選配功能。

5   產品介紹

5.1 低壓線路保護器

    1）主要技術指標

    2）外形與開孔尺寸（單位：mm）

    ● ALP200低壓線路保護器

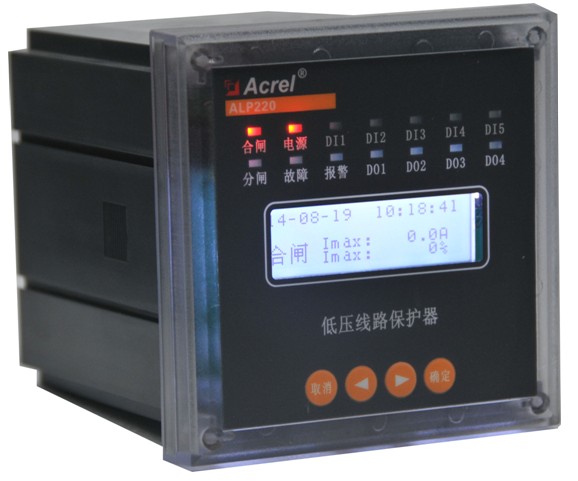

    ● ALP220低壓線路保護器

    ● ALP320低壓線路保護器

    主體控制模塊

    顯示模塊

    ● 互感器

    1A、5A專用電流互感器

    100A及以下專用電流互感器外形尺寸

    160A漏電流互感器外形尺寸

    400A漏電流互感器外形尺寸

    3）接線端子

    ● ALP200低壓線路保護器

    ● ALP220低壓線路保護器

    ● ALP320低壓線路保護器

5.2 低壓PT保護器

1）主要技術指標

2）外形與開孔尺寸（單位：mm）

3）接線端子
