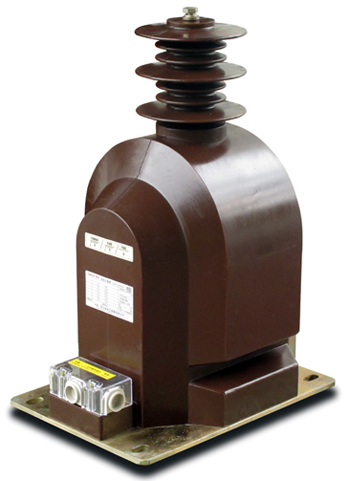

JDZX9-35電壓互感器
 |
JDZX9-35電壓互感器為單相、戶內、干式全封閉產品，使用時三臺一組，JDZXs35為Yo/Yo/ C連 接．JDZXFs-35為Yo/Yo/Yo/連接。適用于額定頻率50Hz或60Hz,額定電壓為35kV電力系統中作電 能計量、電壓監控和繼電保護用。 二、使用條件 1．海拔高度不超過3000米 2.周圍環境溫度不高于+40C，不低于-5C; 3.周圍空氣的相對濕度不大于85％（20C）； 4.滿足II 等級； 5.安裝場所無腐蝕性的氣體 | ||||||||||||||||||
三、結構簡介 該系列產品為戶內環氧樹脂全真空澆注結構，其表面爬電比距大于25mm/kVe導磁材料采用高 導磁硅鋼片環繞，經退火處理。JDZX9-35型電壓互感器在系統使用時，接成Yo/Yo/C接線，每組需 要三臺，每臺互感器具有二組二次繞組，其中一組為0.2級（1a-1n）供計量用。另一組做輔助繞組 (da-dn),三合接成開口三角，做接地保護。JDZXF9-35型電壓互感器在系統使用時，接成Yo/Yo/Yo/C 接線，每組需要三臺，每合互感器具有三組二次繞組，其中一組為0.2級（1a-1n）供計量用。另一組為 0.5級(2a-2n)供監控用。另一組做輔助繞組(da-do)，三臺接成開口三角，做接地保護。計量，監 控，保護分開互不干擾，使用安全可靠。
| |||||||||||||||||||
