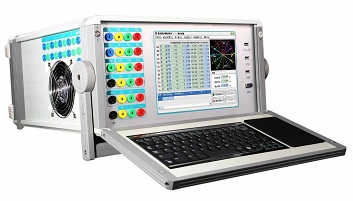

技術特點 微機型繼電保護測試儀其主要特點表現為： 使用易用的Windows XP操作系統，人機界面友好，操作簡便快捷，為了方便用戶使用，定義了大量鍵盤快捷鍵，使得操作“一鍵到位”。 高性能的嵌入式工業控制計算機和10.4大屏幕高分辨力彩色TFT液晶顯示屏，可以提供豐富直觀的信息，包括設備當前的工作狀態、下一步工作提示及各種幫助信息等。 9路125V電壓+9路40A電流可同時任意輸出，含配帶自動測試軟件一套。 配備有超薄型工業鍵盤和觸控鼠標，可以象操作普通PC機一樣通過鍵盤或鼠標完成各種操作。 配備有外接USB接口，可以方便地進行數據存取和軟件維護。 軟件測試功能豐富，能夠對線路保護、母線保護、變壓器保護、發變組保護等各種微機保護裝置以及備自投等裝置進行測試儀。 無需外接其它設備即可以完成所有項目的測試，自動顯示、記錄測試數據，完成矢量圖和特性曲線的描繪。 采用高性能D/A轉換器，產生的波形精度高、線性好，并且具備良好的瞬態響應和幅頻特性。在整個測量范圍內都能保證波形精度等指標要求。 可直接輸出交流電壓、交流電流、直流電壓、直流電流，可變幅值、相角、頻率，模擬輸出的電流地In與電源地Un之間電氣隔離，更加符合測試現場的接線要求。 功率放大部分采用新型大功率高保真線性功放電路，輸出功率大、紋波干擾小，在輸出電流達到最大時，波形仍能保證不失真、不削峰。 開入量輸入接口能自動適應無源（空接點）、有源，并能自動適應有源輸入的極性，在輸入電壓±250V范圍內能正常工作。 自帶110V/220V輔助直流電源，可在試驗現場為保護裝置供電。 可以完成各種復雜的校驗工作，能方便地測試及掃描各種保護定值，可以實時存儲測試數據，顯示矢量圖，打印報表等。 支持標準的COMTRADE格式波形回放。 采用精心設計的機箱結構，體積小，散熱良好，重量輕，易攜帶，流動試驗方便。 儀器具有自我保護功能，采用合理設計的散熱結構，具有可靠完善的多種保護措施，支持輸出波形監視，和一定的故障自診斷及閉鎖功能。 技術參數 1.電壓源 交流電壓：9×（0-125）V 直流電壓：1×（0-350）V；9×（-175-+175）V 精度：輸出小于0.2V時，絕對誤差小于4mV 2.電流源 交流電流：9×（0-40）A 直流電流：9×（-20-+20）A 精度：0-0.2A時，絕對誤差小于1mA 0.2A至40A，相對誤差小于0.2% 3.交流電壓、電流源角度 相角范圍：0°～ 360° 準確度：±0.1° 分辨力：0.01° 4. 交流電壓、電流源頻率 頻率范圍：1～2000Hz 能疊加2～20次任意幅值的諧波及直流 輸出準確度： 1Hz～65Hz ±0.001Hz 65Hz～2000Hz ±0.02Hz 分辨力：0.001 Hz 5.計時精度 1ms～1S ±1ms 1S～999999S ±0.2% 6.開入量 16路獨立開關接點輸入，自動識別有源接點的極性 兼容空接點與15V～250V有源接點 7.開出量 8對可編程開關空接點輸出 接點容量：250VDC，0.5A 或 250VAC，0.5A 8.同步性 電壓電流同步性 ≤10μS 9. 供電電源 交流輸入電壓 額定值：220V ± 10% 基準值：220V ± 2% 交流供電頻率： 額定值：50Hz ± 10% 基準值：50Hz ± 2% 10. 使用環境條件 環境溫度：－10℃～+40℃ 相對濕度：≤90% 大氣壓強：80～110kPa 11.箱體尺寸與重量 箱體尺寸（長×寬×高）：420mm×215mm×470mm 重量：22千克
