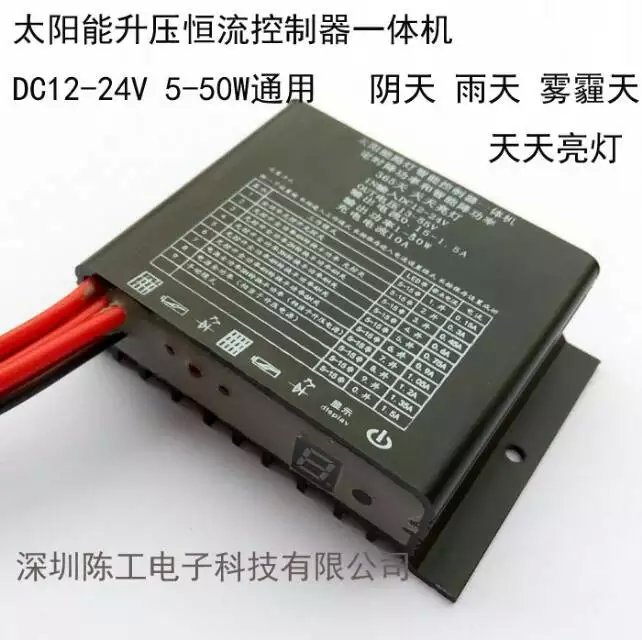

陳工電子智能控制器驅動器使用說明書
一主要特點
1具有定時半功率和智能降功率兩大功能，輕松實現365天，天天亮燈 批發價50元
2.全部采用工業級器件，能在寒冷、高溫、潮濕環境正常運行
3五種負載工作模式：純光控、光控+定時、電源加時控、電源。調試模式
4.輸出直接驅動LED，電壓智能控制，電流用戶選擇。智能半功率，方便不同燈具使用
5智能充電，電池1%——98%使用直充充電，98%——100%智能控制半充，增強電池壽命
6充電雙MOS串聯式控制，使充電效率比二極管提高3%-8%，用電時間大大增加
7.系統指示太陽能電池、蓄電池和負載的狀態，讓用戶實時了解系統運行狀態，
8.具有過充、過放保護，短路，反接，及TVS防雷保護，提高系統的可靠性、耐用性。
9.使用了數碼顯示及設置，采用數字式電流調節，一鍵式即可完成所有設置，使用方便直觀。
按裝步驟 電池于控制器線，要短而粗 100CM 內 2.5平方 剝開5MM
先將控制器連接LED—連接電池—設定工作模式和電流—連接太陽能電池板
設置方式
按一下設置按鍵—長按進入工作模式—長按保存進入電流設置模式—長按保存設置成功
顯示 工作模式 LED串 帶點顯示 電流
1 全功率光控開 光控關 5-15串 1.并 150MA
2 光控開全功率4h轉換半功率光控關 5-15串 2.并 300MA
3 光控開全功率2h轉換半功率4h關 5-15串 3.并 450MA
4 光控開全功率3h轉換半功率4h關 5-15串 4.并 600MA
5 光控開全功率4h轉換半功率4h關 5-15串 5.并 750MA
6 光控開全功率4h轉換半功率6h關 5-15串 6.并 900MA
7 電源全功率5h轉換半功率（相當于升壓電源） 5-15串 7.并 1050MA
8 電源全功率（相當于升壓電源） 5-15串 8.并 1.2A
9 手動模式 5-15串 9.并 1.35A
5-15串 0.并 1.5A
工作狀態指示
1太陽能板指示：常亮快充，不亮不充
2蓄電池指示：常亮滿電，慢閃欠電，快閃缺電
3負載指示：常亮正常，慢閃負載故障
4數碼管顯示 正常數字為工作模式，數字帶點為電流模式


模式介紹
純光控：光強降至啟動點延時3分鐘確認啟動信號后，負載開始工作,有陽光時,光強升到啟動點，確認信號后關閉輸出負載
光控+時控：啟動過程與純光控相同，當負載工作到設定時間就關閉負載，
半功率模式 按工作模式時間。將輸出功率減半
智能降功率 檢測到電池電量不足自動降功率輸出
手動模式：用于用戶測試輸出全功率和半功率，按一次全功率負載，再按輸出半功率，第三次按鍵關閉負載。
電源模式 相當于升壓電源
警告！打開負載前！請務必確認LED電流大小，設置參數錯誤造成損壞，本公司恕不負責
故障處理
1蓄電池指示燈，不亮，蓄電池供電故障，請檢查蓄電池連接是否正確
2負載指示 ， 燈閃，輸出短路或開路，檢查后長按3秒即可
3太陽能 指示， 不亮，請檢查光電池電源兩端連線是否正確，接觸是否可靠
4負載亮3-5秒停止工作 請檢查輸入功率是否充足
電器參數
系統電壓 11.1V 欠壓電壓 11.1V 輸出電流 0.15-1.5A
充電電流 10A 過放電壓 9V 輸出電壓 15-48V
充電壓降 不大于0.2V 控制方式 PWM 恒流精度 3%
超壓保護 18V 工作溫度 －40-+80℃ 效率 92%-95%
直充充電 12.8V 輸出11.1V5-50W 額定電流 10A

防水鋁殼55*83*22MM
