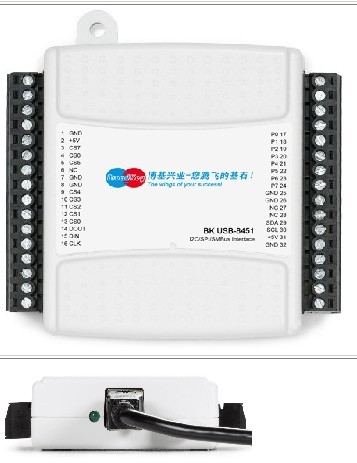

NI USB-8451（BK USB-8451）USB-SPI/I2C
2005年12月——美國國家儀器有限公司（National Instruments，簡稱NI）針對I2C（inter-integrated circuit）及SPI（serial peripheral interface）通信接口推出全新的USB設備。工程師和科學家可以使用全新的NI USB-8451連接口NI LabVIEW 軟件，從而為測試、驗證及編輯電子器件，例如ADC(analog-to-digital converters)及EEPROM等，輕松地創建程序。由于模塊通過USB接口運行，不但提供了即插即用的設置，而且對于接近系統部件的使用也是十分理想的。

很多消費電子產品如DVD播放器、電腦主板等都包括了成百上千個緊密相連，并通過I2C或者SPI互相通迅的部件。以往，工程師在執行I2C和SPI協議，使用數字I/O卡的時候，都會面臨一些編程上的挑戰。新的USB-8451接口包括了驅動軟件，這種驅動軟件提供了在LabVIEW中的既高級又簡單易用的函數節點，可以在沒有I2C 和SPI通訊專業知識的情況下開發程序。除了提供I2C和SPI通訊，新的USB-8451也包括了針對通用 I/O的八條數字線，而且也便于USB的全速連接。新的USB-8451接口對于一些涉及消費電子的編程、測試以及與LCD, ADC以及傳感器的聯接都是十分理想的選擇。

硬件設計工程師可以運用USB-8451接口來測試并驗證元器件原型。例如，工程師如果想驗證一個包含I2C 或SPI通信線的微型控制器的功能性時，他們無需將控制器放在PCB（printed circuit board）上，然后寄希望于它能和其他元件連接的很好。現在，他們只需將I2C或 SPI命令通過USB-8451接口輸入微型控制器，在將其放置于PCB之前就可以完成其功能驗證了。
一、產品簡介
1.1 性能與技術指標
1）I2C 總線數據監測、分析。
2）兼容SMbus 協議；
3）USB 虛擬串口，完全串口操作；
4）USB 總線供電，無需外部電源；
5）I2C 接口信號:SCL,SDA,GND；
6）輸入5VTTL 可承受，不影響外部I2C 設備間通信；
7）可有效監測的I2C 速率范圍：0~400khz。
8）USB 2.0 轉SPI 接口適配器，USB 總線供電，無需外部電源；
1）SPI 主機接口，Master 方式；

2）SPI 時鐘頻率最大12MHz；

3）提供電源輸出：+3.3v ,+5V

4）接口信號：SCK,MISO,MOSI,CS0,CS1,GND,+5V,+3.3V 以及2 路IO 口.

5）輸出信號3.3V TTL，輸入5VTTL 可承受。

6）提供2 路片選信號，并可以編程實現4 路從機片選；

7）讀操作模式：支持連續隨機地址讀；

8）寫操作模式：支持單字節寫，以及頁寫模式（Page Write）；

9）提供DLL 動態鏈接庫，接口開發函數；

10）提供Visual c++開發例程；

11）提供SPI 工具軟件SPITools；

12）塑料外殼，尺寸：70*45*18mm；

13）工作溫度：-40°C - +85°C

1.2 典型應用
作為第三方設備接入總線，監測并分析I2C 總線上傳輸?shù)臄?shù)據，并轉發到電腦進行顯示，便于客戶分析。
SPI 總線測試；
SPI 接口的元器件寄存器讀寫；
SPI 接口的EEPROM 讀寫；
1.3 通信協議轉換
USB 轉SPI/I2C 總線，接口轉換。
1.4 產品銷售清單
USB 轉I2C/SPI 適配器一臺；
USB 連接線一根；
光盤1 張（包括PC 驅動安裝程序、USB_Tools_SPI_I2C 界面程序 用戶手冊等）；
技術支持與服務
貨到10 日內，用戶若不能使用，可無條件退貨。一年內免費維修更換。

***************************************************
