48V轉5V 超寬輸入電壓 開關型三端穩壓模塊
所屬類別：電源產品分類>>穩壓電源
電子信箱：market@ten-power.com
聯系電話：15889952240
聯 系 人：肖奧琳
更新時間：2018-3-28 17:52:29
產品特性
n 開關型、效率高達95%
n 9-72VDC的輸入范圍
n 引腳兼容傳統78xx系列
n 無需外加散熱片
n 短路保護,過熱保護
n 低紋波、噪聲
n 滿足UL94-V0要求
n MTBF>200萬小時
n 工作溫度：-40℃～+85℃

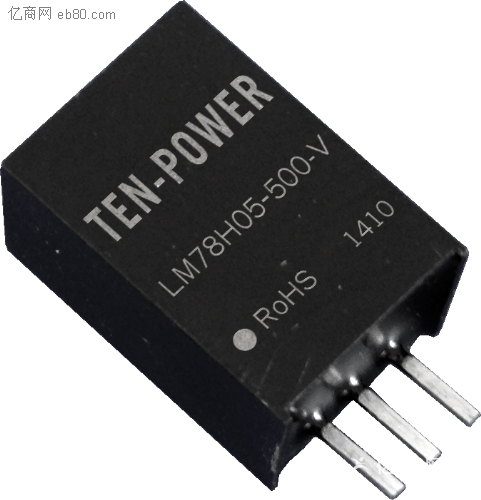

產品概述 LM78Hxx-500-V 系列是超小型、高效率的開關型穩壓器，具有超寬輸入范圍，可直接替代傳統78XX系列三端線性穩壓器。它效率高、發熱低，使用時無需散熱片。廣泛應用于汽車電子供電，工業電能表等電壓波動范圍大的負載點(POL)供電領域。體積：17.5*11.5*9mm
產品型號一覽表 型號 輸入電壓（V） 輸出 效率% （滿載時） 標稱 Min Max 電壓（VDC） 電流（mA） Min Vin Max Vin LM78H03-500-V 48V 9 72 3.3 500 82 75 LM78H05-500-V 9 72 5.0 500 87 81 LM78H06-500-V 9 72 6.5 500 91 84 LM78H09-500-V 14 72 9.0 500 92 86 LM78H12-500-V 17 72 12 500 93 89 LM78H15-500-V 20 72 15 500 94 90 LM78H24-300-V 36 72 24 300 95 91
產品型號一覽表 型號 輸入電壓（V） 輸出 效率% （滿載時） 標稱 Min Max 電壓（VDC） 電流（mA） Min Vin Max Vin LM78H03-500-V 48V 9 72 3.3 500 82 75 LM78H05-500-V 9 72 5.0 500 87 81 LM78H06-500-V 9 72 6.5 500 91 84 LM78H09-500-V 14 72 9.0 500 92 86 LM78H12-500-V 17 72 12 500 93 89 LM78H15-500-V 20 72 15 500 94 90 LM78H24-300-V 36 72 24 300 95 91
輸出特性表 項目 工作條件 Min Type Max 單位 輸出電壓精度 100%的負載，輸入電壓范圍 ±2 ±3 % 線性調節率 輸入電壓從最低電壓到最高電壓，滿載 ±0.4 ±1.0 負載調整率 從10%的負載到100%的負載 ±0.3 ±0.6 紋波+噪聲 20MHz帶寬，10%的負載到100%的負載 25 60 mVp-p 短路保護 可持續，自恢復 過熱保護 160 ℃ 輸出限制電流 560 700 1200 mA 開關頻率 100%負載，輸入電壓范圍 120 -- 800 KHz 動態負載穩定性 100%到10%負載 ±100 mV 1.0 1.5 ms 靜態電流 輸入電壓范圍 1 5 mA 溫度系數 ±0.015 %/℃ 最大容性負載 100 μF
