美國GE能源公司－－ AQUADRAN® 2000便攜式絕緣油水分分析儀

測試結果直接與卡爾-費休法相關聯
絕緣系統中的水分含量影響了系統的壽命、性能和填油電設備的運行。水分降低了油和固體材料的絕緣強度；促進了老化，降低了固體絕緣材料的壽命。侵入固體絕緣材料的潮氣，在高溫下會形成泡沫，使電介質崩潰；在低溫下會凝結成水分，大大降低了油的絕緣強度。

　

取樣及分析方法　
　
取樣方法
分析方法
準則

IEEE/ASM
ASM D3613
ASM D1533
C57.106-1991

IEC/CEI
IEC 475
IEC 814
IEC 422

CSA
ASTM D3613
　
CAN/CSA-C50-97



油中水分測量是變壓器常規保養的項目。收集分析油樣有標準程序，設定油中含水量有準則。

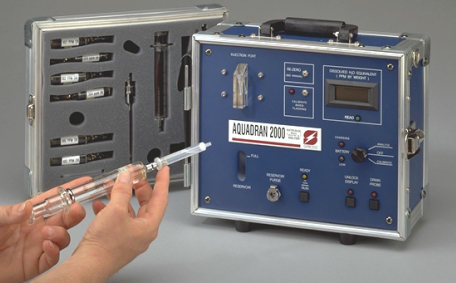

AQUADRAN®2000是在現場和實驗室進行測量絕緣油含水總量的便攜式儀器。

AQUADRAN®2000所采用的工藝技術能提供迅速可靠的油中水分分析，現場作出判斷。儀器易于使用，結構堅固適合攜帶外出，測量精確適合實驗室應用。
應用

現場對變壓器礦物絕緣油作常規測試
現場對再生及回收的礦物絕緣油作驗收測試
填油電氣設備重新恢復使用前的現場測試
新礦物絕緣油的驗收測試
礦物絕緣油的實驗室分析





易使用

用注射器按圖示的方法取得油樣。
用一個KWIK-SKRENE®塑料筒與注射器相接。
注射器的油推入該筒。
筒內的油注入AQUADRAN®2000，按啟動按鈕，開始自動分析。
8分鐘后，在數字顯示屏上讀出ppm的結果。
15分鐘后，AQUADRAN®2000自動復位，準備作另一次分析。



易維護
AQUADRAN®2000是自動操作的，每次測試后自動復位為零，表示已為另一次分析做好準備。
AQUADRAN®2000是適合現場使用的全球性儀器，其維護要求只限于對電池充電，清空廢棄油容器和按說明手冊所述的方法操作儀器等幾項。

易校正
建議每4至5個月校驗AQUADRAN®2000一次。為了便于校驗，儀器配有5個有指定油中水含量的校正安瓿。校驗步驟在儀器的手冊中有詳細說明；基本是用校正安瓿重復做幾次標準測試，找出偏離，用儀器前面板的電位器作調整。

規格

一般規格

儀器說明：便攜式自動分析儀，能自復零
測量：油中的含水總量，以ppm為單位
介質：礦物絕緣油
應用：現場或?qū)嶒?yàn)室測量礦物絕緣油含水量

特性（測量時22℃）
樣品量：每次測試6毫升
測量：0-50 ppm
范圍精度：0-10 ppm：±1 ppm 11-50 ppm：±10%
可重復性：讀數的±5%
所需的時間：加溫：22℃時少于5分鐘；
測量：8分鐘；
恢復：15分鐘；
總分析：23分鐘（8+15）

試劑筒（KWIK-SKRENE®）
說明：裝試劑的塑料筒
提示：待使用的筒單獨用防水袋密封；每次測試需要1個筒
貯藏時間：12個月；在每個密封袋上貼上到期日期

數量：每臺儀器有10個筒 校正
方法：注入已知油中水含量的油樣，用卡爾-費休比色滴定法測量
校正樣品：每臺儀器有5個密封的安瓿
水分級別：每個安瓿上都指明標準值
次數：建議每4個月校驗一次

溫度范圍
操作溫度： 0-35℃
油樣溫度：0-50℃
儲存溫度：-15至+40℃
其他
儀器外殼：手提加固機箱，箱蓋可移開，包括：校正安瓿，附件，兩個袋放置說明手冊和KWIK-SKRENE®試劑筒 尺寸：不包括袋：314X273X190.5 mm
包括袋：324X273X203 mm
顯示屏：液晶顯示：31/2數字
電源：115/230V AC±10%，50/60Hz，20VA
電池：2.2Ah，可充電，帶內部充電器
電池使用時間：室溫下15小時，0℃時4.5小時，
充電時間：全充電14小時
CE標記：低電壓和需要電磁兼容時出現
廢棄物容器：60毫升容量（20次測試）
重量：凈重9.1公斤，毛重13.6公斤
