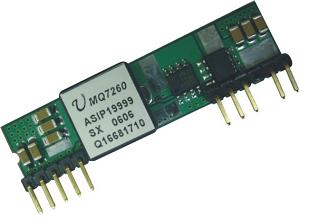

MQ7260A是一款新型的非隔離DC-DC轉換器，采用工業標準的SIP或SMT引腳方式，工作在寬輸入電壓范圍3.0V ～ 5.5V，提供的高精度（2%）的寬電壓范圍(0.75 ～ 3.6V)的直流輸出。 這個模塊適用于3.3V 或 5V 電源母線的應用。此模塊的最大輸出電流為20A。在典型滿負載的條件下，轉換效率大于93%，產品符合行業標準，具有短路/過流保護，過溫保護等功能, 邏輯方式可選的on/off 控制。

技術特性：
Ø 工作電壓范圍：3.0V ～ 5.5V
Ø 最大輸出電流：20A
Ø 輸出電壓紋波：20mVpp
Ø 寬調節范圍：0.75 ～ 3.6V
Ø 高效率：93%
Ø 過流/短路保護
Ø 過溫保護
Ø 正負邏輯方式可選的on/off 控制
Ø 高可靠性：設計滿足500萬小時MTBF
Ø 體積小，占用較少的PCB空間
Ø SIP Pin out
n 50.8 mm x 7.8mm x 12.7mm 或
n 2.0 in x 0.31in x 0.50in
Ø SMT Pin out
n 33.02 mm x 13.46 mm x 6.9 mm or
n 1.30 in x 0.53 in x 0.27in
Ø 55℃下不降額，自然保護。
Ø UL/IEC/EN60950兼容
