概述：
BL8505 系列是PFM 控制的開關型DC/DC 升
壓穩壓芯片。0.8V 的啟動電壓、高達180mA 的
負載驅動能力（當Vin=1.5V,Vout=3.3V）、87
％的轉換效率(Vin>2V,Vout=3.3V,Iout<100mA)
使得BL8505 非常適合于便攜式1～4 節普通電
池應用的場合。
BL8505 在電路設計及生產中，特別針對開
關電路固有的噪聲問題進行了改良，極大的減
小了對其周邊電路的干擾。
BL8505 電路采用了高性能的參考電壓電路
結構，以及在生產中引入修正技術，保證了輸
出電壓的高輸出精度及低溫度漂移。

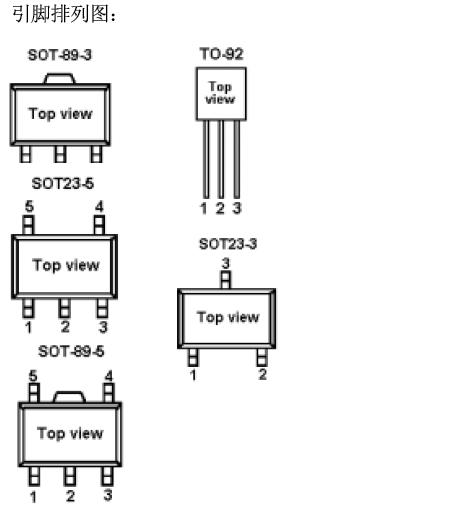

BL8505 可提供SOT-89-3、TO-92 及SOT-
23-5 等封裝形式。在SOT-23-5 等封裝形式中，
通過CE 使能端，可方便控制芯片的開關，使芯
片的功耗達到最小。
特點：
• 極強負載驅動能力：Vin=1V 時可提供
3.3V、50mA 的負載電流，Vin=1.5V 時
可提供3.3V、180mA 的負載電流
• 0.8V 極低的啟動電壓（Iout=1mA 時）
• 2.5V～5.0V 輸出電壓范圍(0.1V 步進，
可根據客戶需求進行定制)
• 輸出電壓精度可達±2％
• 低輸出電壓溫度漂移：±100ppm/℃
• 僅需電感、電容、肖特基二極管三個
外部元件
• 效率高達87％
• SOT89-3,TO-92,SOT-23-5 多種封裝形
式
用途：
• PDA、DSC、MP3 Player、電動玩
具、無線鼠標等便攜式電池供電設備
• 單、雙節電池供電設備的電源部分
• 給LED 燈提供能源
