概述：
BL8530 系列是PFM 控制的開關型DC/DC
升壓穩壓芯片。0.8V 的啟動電壓、高達200mA
的負載驅動能力（當Vin=1.8V，Vout=3.3V
時），極低的靜態功耗（Iq<5.5uA）使得
BL8530 非常適合于便攜式1～4 節普通電池應
用的場合。
BL8530 在電路設計及生產中，特別針對開
關電路固有的噪聲問題進行了改良，極大的減
小了對其周邊電路的干擾。
BL8530 電路采用了高性能、低功耗的參考
電壓電路結構，同時在生產中引入修正技術，
保證了輸出電壓的高輸出精度及低溫度漂移。

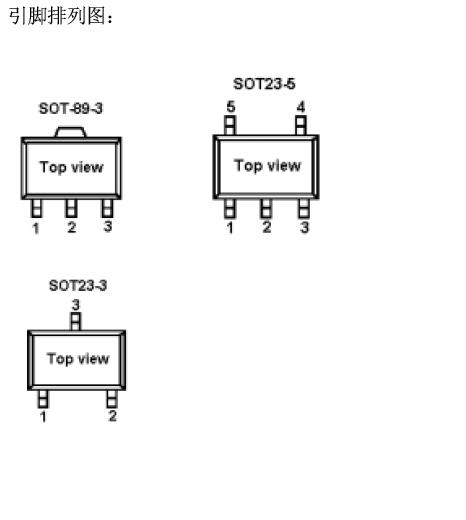

BL8530 可提供SOT-89-3、SOT-23-3 及
SOT-23-5 封裝形式。在SOT-23-5 封裝形式
中，通過CE 使能端，可方便控制芯片的開
關，使芯片的功耗達到最小。
特點：
• 極強的負載驅動能力： Vin=1.8V 時可提
供3.3V、200mA 的負載電流
• 0.8V 極低的啟動電壓（Iout=1mA 時）
• 2.5V～6.0V 輸出電壓范圍(0.1V 步進，可
根據客戶需求進行定制)
• 輸出電壓精度可達±2％
• 低輸出電壓溫度漂移：±100ppm/℃
• 僅需電感、電容、肖特基二極管三個外部
元件
• 效率最高達85％
• 芯片靜態工作電流小于5.5uA
用途：
• PDA、DSC、MP3 Player、電動玩具、
無線鼠標等便攜式電池供電設備
• 單、雙節電池供電設備的電源部分
• 給LED 燈提供能源
