TN-2920數字真空表/TN-2920數字真空表 TN-2920數字真空表/TN-2920數字真空表


TN-2920數字真空表/TN-2920數字真空表

TN-2920數字真空表的詳細介紹
商品說明
絕對真空測量和絕對壓力測量，寬廣測量范圍：（1-1500mbar）可測量油及液體系統 　　

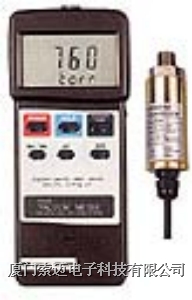

TN-2920真空表
1、特性
絕對真空測量和絕對壓力測量
寬廣測量范圍：（1-1500mbar）
2000mbar以上過載保護
獨立探頭，容易測量
測量應用：汽車業，工業，實驗室，加熱，通風設備，醫療。
高質探頭使用于空氣，油氣，液體測量等。
通過按鍵可有8種單位顯示（torr，mmHg，micron，mbar，KPa，Pa，inchHg，psi）
自動關機功能
大規模集成電路使讀數更可靠和穩定
可記錄并調出最大/小讀數
數據記錄
低電量提示
RS-232連電腦界面，可通過數據線連接PC。

2、應用
測量氣壓
測量引擎壓力
測量高溫氣壓
水壓控制
冷凍庫
空調系統
食品加工

3 規格
3-1 一般規格
顯示 61mm×34mm超大液晶屏幕
15mm自高
顯示單位 八種顯示單位：torr，mmHg，micron，mbar，KPa，Pa，inchHg，psi
電路 LSI單片微處理器電路
功能 數據保持，記憶（峰值）
探頭 獨立探頭，容易測量
高質探頭使用于空氣，油氣，液體測量等
數據保持 按鍵即可
數據記錄 記錄最大（小）讀數
數據輸出 RS-232連電腦界面
取樣時間 約0.8秒
關機 自動關機功能或手動關機
工作溫度 0到50℃
工作濕度 低于80%RH
電源 堿性高能9伏電池
供電電流 約6.0mA
壓力口連接器 1/4”PS
重量 主表：220g
探頭：175g
規格 主表：180×72×32mm
探頭：74mm×30mm Dia
包含附件 真空探頭 1PC
說明書 1PC
硬質攜帶盒 1PC
可選附件 數據讀取軟件（windows vesion）
SW-U801-WIN
RS232接線 UPCB-01


3-2 電參數
測量 量程 解析度 精度
mbar 1500 mbar 1 mbar ±1% FS（23±5℃）
　　　　　　　　　　　注：誤差包括線形誤差，遲滯　　　　　　　　　　　　　誤差和重復誤差
FS：滿量程
Kpa 150.0 kpa 　0.1 kpa
Pa 150000 pa 　100 pa
Torr 1125 torr 1 torr
mm Hg 1125 mm Hg 1 mm Hg
Micron 1125000 micron 1000 micron
inch Hg 44.30 inch Hg 0.02 inch Hg
psi 21.75 psi 0.01 psi

4 面板描述
5 測量步驟
1）將探棒插頭插入儀表的探棒插座中
2）按”POWER ”鍵開機
3）按“Unit”鍵選擇測量單位
4）把探頭和待測裝置連接
5）開動裝置主表將顯示真空值
6）數據保持
測試中按下“Data Hold”按鈕，可以將讀數鎖定并且LCD將顯示“HOLD”
要解除該功能請?jiān)侔匆幌隆癉ata Hold”按鈕。
7）數據記錄（最大/最小讀數）
a）數據記錄功能顯示最大，最小讀數。要開啟此功能請按一下“MAX/MIN”按鈕，LCD顯示“REC”。
b) 當“REC”符號顯示時
按一下“MAX/MIN”鍵，LCD將顯示最大讀數及“MAX”符號。
再次按下“MAX/MIN” LCD將顯示最小讀數及“MIN”符號。
按下“MAX/MIN”按鈕2秒停止數據記錄功能并回到當前讀數。
8）以下是快速測量步驟（略）
9）測量注意事項
探頭隔膜很容易被尖硬物破壞。切記不要把物體塞入探頭口
真空表配合陶瓷探頭同樣可以測量工業氣體和液體。如需確定氣體或液體是否適合測量，請參閱產品說明。

6 自動關機功能
儀器加入了自動關機功能。儀器將在靜止10分鐘后自動關機。
要禁止該功能，請?jiān)跍y量中按下“MAX./MIN”鍵進入到記錄功能。

7. RS-232串行界面
RS232是通過儀表頂部RS232接口輸出的。用戶程序可利用16位的數據流輸出。
8 更換電池：1） 當LCD顯示一個電池符號時，表示需更換電池（不過電池仍可再用幾個小時直到讀數真的不準確）。
2） 推開電池背蓋取出電池。
換上9V電池（最好是堿性高能電池），然后裝回背蓋。
9 可選壓力探頭
RS-232數據線 RS232數據線，連接主表和電腦
應用程序（視窗版本）
SW-U801-WIN 當安裝好整套儀器后
壓力計+RS232數據線+電腦+軟件（SW-U801-WIN）
整個系統可執行數據記錄等操作。數據還可以以excel lotus-123等形式顯示

換算表：
壓力 1巴=105帕（Pa）
1達因/厘米2（dyn/cm2）=0.1帕（Pa）
1托（Torr）=133.322帕（Pa）
1毫米汞柱（mmHg）=133.322帕（Pa）
1毫米水柱（mmH2O）=9.80665帕（Pa）
1工程大氣壓=98.0665千帕（kPa）
1千帕（kPa）=0.145磅力/英寸2（psi）=0.0102千克力/厘米2（kgf/cm2） =0.0098大氣壓
1磅力/英寸2（psi）=6.895千帕（kPa）=0.0703千克力/厘米2（kg/cm2）=0.0689巴=0.068大氣壓
1物理大氣壓=101.325千帕（kPa）=14.696磅/英寸2（psi）=1.0333巴
