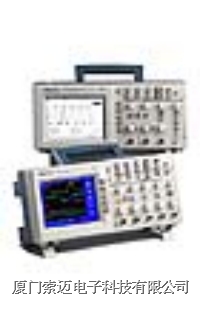

TDS2014|美國泰克|數字示波器|的詳細介紹
產品說明： 性能的增強：
更高的帶寬, 更快的取樣率 (200 MHz 帶寬, 2 GS/s 取樣率) (TDS2022, TDS2024)
所有型號具有高級觸發功能, 包括脈沖觸發及可選場(奇偶)選行的視頻觸發, 也包括外觸發。
所有型號FFT標準配置
觸發頻率讀出
使用簡易性的增強:
彩色LCD 顯示 (TDS2000 系列)
具有不同波形選擇的自動設置功能
探頭選擇指南，保證正確的探頭使用
內容相關在線幫助
11種波形參數自動測量
更簡單的用戶界面－最常用的功能都放在前面板，使用更加方便，比如，單次按鈕，默認設置按鈕

TDS2000 系列主要指標

　　TDS2014

顯示
彩色

通道數
4

帶寬
100 MHz

取樣率
1.0 GS/s

記錄長度
所有通道2.5K點

時基范圍
5 ns 到50sec/div

外觸發
所有型號標準配置

脈沖寬度觸發
所有型號標準配置
從33ns到10sec可選

觸發信號讀出
觸發源觸發頻率讀出，所有型號標準配置

FFT運算功能
所有型號標準配置

自動設置菜單
所有型號標準配置

自動測量
11 種波形參數測量

探頭檢查指南
所有型號標準配置

TDS2CMA模塊
可選件
RS-232串口,GPIB儀器控制接口，打印并行接口


TDS2000系列特點與特性

性能/功能
優點

高達200MHz 帶寬，2GS/s最大取樣速率
比傳統數字示波器精確得多的實時波形采集技術更加精確的數字測量
顯示與測量更高頻率的信號，更快的上升時間，發生混疊的可能性更小
理想的產品設計，維護，維修與生產工具

5 mV/div及其以上的刻度全部達到全帶寬
在5mV/格以上以全帶寬采集信號，比TDS200系列有較大提高（TDS200在2 mv/div and 5 mV/div 刻度時是20MHz 的帶寬限制）
所有型號的帶寬靈敏度是20 MHz @ 2 mV/div
模擬電路設計與調試的理想工具

TDS2000系列具有彩色顯示
TDS2000 系列每一通道具有不同顏色的波形，讀出，以及游標
簡化多通道復雜波形的觀測
理想的設計，維護，維修與制造工具

可選擇波形的自動設置功能
自動監測正弦波，方波及視頻信號，并以圖形化界面顯示這些信號的自動設置選項
使用者可以選擇進一步的設置選擇，包括上升下降沿，視頻行場及FFT等
按照信號的不同類型，自動顯示4種參數的自動測量值
只顯示有信號的通道(關閉無信號的通道)
當多個信號連接至示波器時，使用頻率最低的信號作為觸發源（而不是最小數通道）
提高測試效率

探頭連接在線指南
指示使用者正確地調整探頭補償，確認探頭衰減因數
優化探頭設置，保證測量精度

11種自動設置
簡化與加速測量過程，減少人為誤差
包括：最小值，最大值，上升時間，下降時間，＋脈沖寬度，－脈沖寬度，周期，平均值，周期有效值，峰峰值
進行重復測試時尤其有用

在線幫助
象在線手冊一樣
提供幫助目錄，超文本鏈接主題，使用者可以有選擇性地學習各種示波器的功能
幫助語言與界面語言選擇對應
提高使用效率

快速傅立葉變換(FFT)

數學運算功能在所有型號作為標準配置
顯示頻域譜線，快速諧波分析及其它頻域測量
分析，測量與調試電路更加快捷
自動設置功能使得FFT通過一個按鍵就可以實現

脈沖寬度觸發(或者稱為毛刺觸發)
觸發于小于，大于或等于可選時間限制的脈沖，33 ns 到10sec可選擇
加速數字電路設計，調試與分析

可選行的視頻觸發功能
觸發于視頻信號特定的行
提高測試效率
理想的視頻設計，調試，維護工具

外觸發
所有型號提供前面板不同于輸入通道的外觸發輸入
所有通道都可以用來進行測量
設計調試多通道信號的理想工具

觸發頻率讀出
由觸發源自動激活（視頻觸發時除外）
使用者可以測量觸發信號的頻率（包括外觸發源），無需再使用一個通道做輸出
理想的設計，生產與維護手段

觸發觀察按鍵
顯示觸發信號，包括外觸發信號

預觸發觀測
觀察觸發前的信息，發現造成故障的原因，而不是僅僅看到發生了什么故障
通過前面板操作可設為零

更加簡單的用戶界面
簡單的用戶界面使得儀器更加容易使用，減少學習時間，提高效率
傳統的，熟悉的模擬風格的控制按鈕，使用者可以通過前面板完成大部分常用功能，如自動設置，幫助，單次捕獲，打印，掃描速度等
前面板帶燈光指示，指示位置與電平旋鈕工作于特殊功能

多語言用戶界面
菜單與顯示可以選擇10種操作界面：英語，法語，德語，意大利語，葡萄牙語，俄語，簡體中午，繁體中文，朝鮮語，日語
手冊也具有多種文字
前面板說明文字同樣具有多語言

單次捕獲按鍵
捕獲偶發或非重復性信號更加簡單
前面板單次按鍵實現

峰值檢測
捕獲與觀察高頻信號成分，偶發毛刺等，可達12 ns

凍結或停止波形
保持并檢測最后一次觸發的波形

存儲調出波形
將信號與參考波形比較

存儲調出設置
快速存儲設置及調出進行重復測試

無閃爍顯示
觀察低速信號的更多細節
