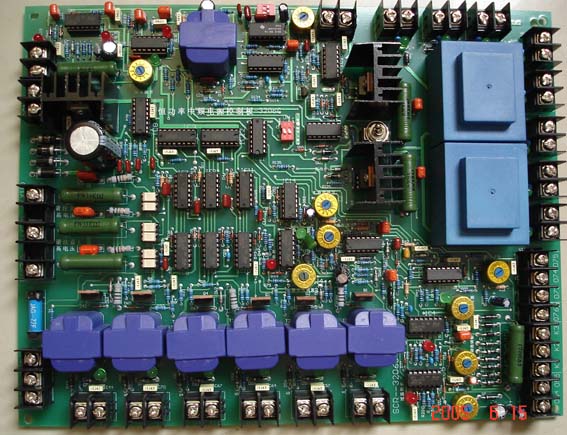

SCR—1.6/2.6/3206系列中頻恒功率控制板
我公司生產的恒功率控制板采用了先進的集成電路最為控制系統核心，控制能積極強，集成度高，整個控制電路安裝在一塊280×220mm的印刷板上，簡單可靠，具有較大的控制能力。采用三相電源同步輸入，省去了體積較大同步變壓器，采用內置固態繼電器代替了中間繼電器，進行啟動和停止的控制。節省了成本和設備的體積。據有完善的過流、過壓、限流、限壓等多路保護系統，一旦出現故障，保護系統能段時間內動作，可靠地保護晶閘管，該控制板保護動作后，功率調節電位器反時針旋到底時，保護系統自動復位,有效的防止了誤操作且大功率狀態下電源系統快速啟動，有大的沖擊造成元件的損壞。該控制板采用零電壓軟啟動和慢啟動的功能，并采用了雙閉環調節系統，能100%可靠啟動，并且啟動無沖擊。該控制板系統調整點少，控制板安裝好后，用戶只需過流、過壓、限流、限壓調整好即可。該控制板控制的電源設備對各種負載的適應性強，可廣泛應用于鍛造、熔煉、熱處理、焊接、彎管等工業領域。
1．控制電路原理
整個控制電路除末級電路部分外，做成一塊印刷電路板結構，從功能上分為整流觸發部分、調節器部分、逆變部分、啟動演示部分。
1.1控制板接線說明：
控制板采用15-17V交流電源，分別接于18VAC 接線端子上。　
A、B、C分別為A相同步，B相同步，C相同步接線，分別直接接于三相工頻電上。
故障指示端為過流，過壓保護的繼電器輸出端，可設計成聲、光及其它方式的報警系統。當設備主電路發生過壓、過流后，整流橋被拉到逆變區的同時，過流、過壓繼電器動作，點亮面板上的指示燈，在此同時板子上過壓、過流工作指示燈變亮。
X21、G6，X11、G4，X31、G2為整流橋共陽極組SCR6、SCR4、SCR2三只可控硅觸發脈沖的輸出端，分別與相應的可控硅的控制極和陰極相接。G5、1，G3、1，G1、1分別為整流橋共陰極組SCR5、SCR3、SCR1三只可控硅觸發脈沖輸出端，分別與相應的可控硅的控制極和陰極相接。
K1、K2、K3為三相工頻交流互感器輸入端，通過進線端的500/5A的互感器，再通過5/0.1Ａ的電流互感器二次轉換后，星形接于三個接線端子上。作為過流檢測和電流閉環調節的輸入信號。
054、055為中頻反饋電壓輸入端，通過1000/20V的中頻變壓器轉變成合適的電壓信號輸入，作為過壓檢測和電壓閉環調節以及逆變跟蹤的輸入信號。
073、074、075為功率給定調節電位器輸入端，073端接于功率調節電位器的右端點，074接于中間接點，075接于左端點，使功率調節的方向為順時針功率增大，逆時針功率減小。過壓、過流后復位端與075短接復位。
G7、7-G14、14為逆變可控硅觸發脈沖輸出端，分別接于相應可控硅的控制極和陰極上，其中G7、G8、G9、G10為逆變橋的一組對角上的可控硅的控制極輸入端，G11、G12、G13、G14為另一組對角的可控硅的控制極輸入端。
182(-)、183(+)為外接頻率表負極與正極的輸出接線端。
水壓與地接水壓繼電器的常開點（水壓正常為開），提供水壓低或缺水保護。
1.2調整電位器說明：
將控制板安裝于柜子上，使逆變變壓器向下方，按此位置固定的各電位器功能如下：
電位器W4為移相嵌位電壓調節電位器，調節此電位器可改變移相電壓的相位，應使其滿足：當功率調節電位器反時針旋到底時，整流主回路應無輸出，但觸發脈沖應有輸出。用戶一般不需調整。最右端的電位器W7為頻率表的校正電位器，旋動此電位器，頻率表指示可發生變化。左下方四個電位器從左到右依次為W1限壓、W8過壓和W9過流、W2限流調整電位器，該電位器為多圈精密電位器，順時針旋轉為整定值減小，逆時針旋轉為整定值增大。電位器W6可調節逆變電路的振蕩頻率，工作時應調節振蕩頻率高于回路振蕩頻率200-300Hz。電位器W3和W5調節大小逆變角。
2．調試
2．1整流部分的調試
調試前，應該使逆變橋不工作。開關S2關閉，便逆變橋的晶閘管無觸發脈沖。再在整流橋口接一個1－2KW的電阻性負載。電路板上的If微調電位器W2順時針旋至靈敏最高端，在調試過程發生短路時，可以提供過流保護，主控板上的開關均撥在ON位置，用示波器作好測量整流橋輸出電流電壓波形的準備，把面板上的“給定”電位器逆時針旋至最小。送上三相供電，檢查是否有缺相，若有，可以檢查進線快速熔斷器是否損壞。
