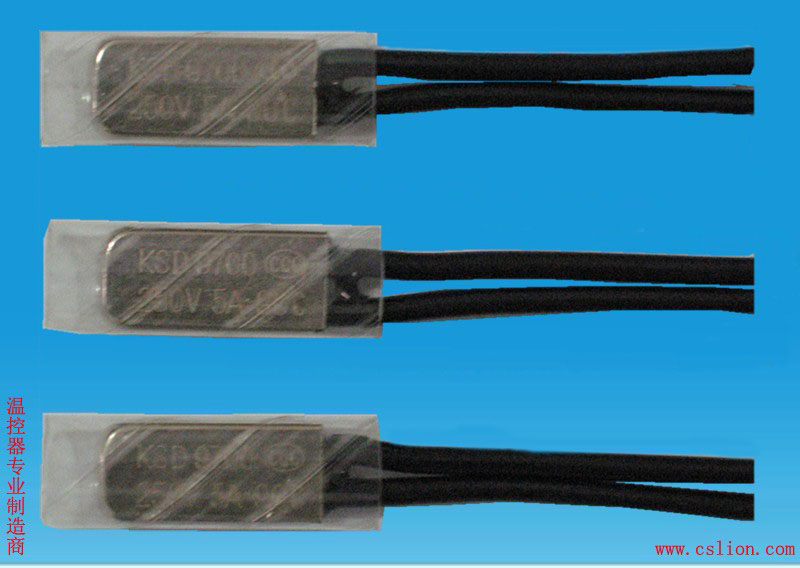

KSD9700型金屬外殼熱保護器，電焊機溫控開關
所屬類別：電源配套分類>>電子元件
電子信箱：lion@cslion.cn
聯系電話：073184831908/17707316498
聯 系 人：胡余峰
更新時間：2018/1/11 13:59:16
|
KSD9700 型熱保護器 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| KSD9700型熱保護器是由導熱金屬外殼、焊有銀合金觸點的雙金屬元件、導電支架、絕緣固定座、靜觸片及耐熱導線等元件組成。全封閉的結構能使元件免受灰塵或雜質的污染，防止漆液的滲透及外力的損壞。由于外殼是金屬導電體，在使用時配置有導熱且耐溫的絕緣套管。電流通過有阻抗的雙金屬元件，遇非正常工作時，隨電流增大或周圍溫度升高至設定溫度值時，雙金屬元件迅速動作，打開觸點，切斷電路。當裝置冷卻到安全工作溫度時，觸點自動閉合，恢復正常工作狀態。廣泛應用于單相、三相電機由于過載、堵轉等非正常工作狀態下引起的電機過熱保護，也適用于扼流線圈、螺旋真空管以及變壓器等一般電器的過熱保護和溫度控制。 1． 使用條件 ① 相對濕度在-25℃ - +125% ② 大氣壓力：86-106Kpa ③ 工作位置：任意 2． 技術參數 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| --------------------------------------------------------------------------------------- | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3． 規格數據表
代碼 動作溫度 復位溫度 代碼 動作溫度 復位溫度 40 40±5℃ ≥30℃ 105 105±5℃ 70±12℃ 45 45±5℃ ≥30℃ 110 110±5℃ 75±12℃ 50 50±5℃ ≥30℃ 115 115±5℃ 80±12℃ 55 55±5℃ ≥30℃ 120 120±5℃ 85±12℃ 60 60±5℃ 40±10℃ 125 125±5℃ 90±12℃ 65 65±5℃ 45±10℃ 130 130±5℃ 95±12℃ 70 70±5℃ 50±10℃ 135 135±5℃ 100±12℃ 75 75±5℃ 55±10℃ 140 140±5℃ 105±12℃ 80 80±5℃ 60±10℃ 145 145±5℃ 110±12℃ 85 85±5℃ 65±10℃ 150 150±5℃ 115±12℃ 90 90±5℃ 70±10℃ 155 155±5℃ 120±12℃ 95 95±5℃ 75±10℃ 160 160±5℃ 125±12℃ 100 100±5℃ 80±10℃ 特殊規格可根據顧客要求制定 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
殼體類型
產品型號 長 寬 高 20-塑料殼 20 8 4.3 20-金屬殼 20 7.5 3.8 15-塑料殼 15 7 3.8 15-金屬殼 15 6.7 3.2
