松下FP0系列PLC詳細介紹

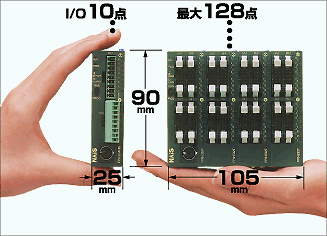

◆超小型尺寸，具有世界上最小的安裝面積，寬25X高90X長60毫米。
◆輕松擴展，擴展單元可直接連接到控制單元上、不需任何電纜。
◆從I/O 10點到最大I/O 128點的選擇空間。
◆擁有廣泛的應用領域
松下FP-Σ(FP-G)系列PLC詳細介紹
◆采用通信模塊插件充實通信功能
◆可以實現最大100Hz的位置控制
◆體現免維護性及考慮數據備份的結構
◆高速、豐富的實數運算功能
◆依照小型PLC的標準在保持機身小巧、使用簡便的同時，加載中型PLC的功能
◆大幅度充實通信功能、大幅度提升位置控制性能，實現卓越的維護性
隆重推出最新FPX系列（可編程控制器）介紹
為了滿足客戶要求的大容量、高處理速度、高安全性及可擴展性。
我們創造出了適用于小規模設備控制的小型通用PLC。
FP-X通過它的高性能，能非常準確地解決客戶所提出的要求。
特點1 高容量・超高速處理
高水平的基本性能，可靈活應對將來的設備擴充。
提供豐富的新功能和特性。
■充裕的程序容量達到32K步。（C14R為16K步）
通過超過小型PLC范疇的高程序容量32K步，隨著將來設備的擴展，可對應范圍廣泛的各種應用。當然，也可充分地確保注釋區域。在進行程序檢查時，為了更便于理解內容，可以自由地輸入注釋。
確保程序存儲器和注釋有獨立內存區域。
在輸入注解時不會減少程序容量。
I/O注釋100,000點，行間注釋5,000行，注釋注解5,000行，所有的注釋與程序會被同時保存在FP-X內。
■指令處理速度0.32μsec，可進行超高速掃描。
(例) 由基本指令35%和應用指令65%（數據傳輸、四則運算）組合而成的程序5k步時。
→掃描參數：1.9ms（實測）
　　
■最大I/O點數300點。（通過使用FP0擴展單元以及功能擴充插件，可提高至382點）
在難以預測用戶本身的機械設備將來究竟需要多少數量的I/O的情況下，會在PLC機型選擇上感到困惑和不安。FP-X可以通過300點的最大I/O數來解決這一問題，足以消除這種不安。不僅如此，如果使用擴展插件和FP0擴展單元，

一 松下電工PLC -- FP0(CPU)
型號說明
ControlunitFP0
AFP02113　FP0-C10RM( 輸入6、輸出4連接器型 )
AFP02113C　FP0-C10CRM ( 輸入6、輸出4連接器型、RS232C )
AFP02123　FP0-C10RS( 輸入6、輸出4終端型 )
AFP02123C　FP0-C10CRS ( 輸入6、輸出4終端型、RS232C )
AFP02213　FP0-C14RM( 輸入8、輸出4連接器型 )
AFP02213C　FP0-C14CRM ( 輸入8、輸出6連接器型、RS232C )
AFP02223　FP0-C14RS( 輸入8、輸出6、終端型 )
AFP02223C　FP0-C14CRS ( 輸入8、輸出6終端型、RS232C )
AFP02343　FP0-C16T( 輸入8、輸出8 NPN )
AFP02343C　FP0-C16CT( 輸入8、輸出8 NPN RS232C )
AFP02353　FP0-C16P( 輸入8、輸出8 NPN )
AFP02353C FP0-C16CP( 輸入8、輸出8 NPN RS232C )
AFP02543　FP0-C32T( 輸入16、輸出16 NPN )
AFP02543C　FP0-C32CT( 輸入16、輸出16 NPN RS232C )
AFP02553　FP0-C32P( 輸入16、輸出16 NPN )
AFP02553C　FP0-C32CP( 輸入16、輸出16 NPN RS232C )
AFP02643C　FP0-T32CT( 輸入16、輸出16 NPN 日歷.RS232C )
AFP02653C　FP0-T32CP( 輸入16、輸出16 NPN 日歷.RS232C )

二 松下電工PLC -- FP∑(CPU)　
型號 說明
ControlunitFPSIGMA
AFPG2543　FPG-C32T2( 輸入16、輸出16 NPN ) 標準型
AFPG2643 FPG-C32T2( 輸入16、輸出16 NPN ) 高機能型
AFPG2423　FPG-C24R( 輸入16、輸出8RELAY )高機能型
APFG2653　FPG-C28P2( 輸入16、輸出12 PNP ) 高機能型
AFPG2543TM　FPG-C32TTM ( 輸入16、輸出16 NPN )標準型，熱敏電阻輸入
AFPG2643TM　FPG-C32T2TM ( 輸入16、輸出16 NPN ) 高機能型，熱敏電阻輸入
AFPG2423TM　FPG-C24R2TM ( 輸入16、輸出8 RELAY ) 高機能型，熱敏電阻輸入
AFPG2653TM　FPG-C28P2TM ( 輸入16、輸出12 PNP )高機能型，熱敏電阻輸入
AFPG2543T02　FPG-C32T02( 輸入16、輸出16 NPN )高機能型 ，帶A/D2CH

三 松下電工PLC -- FPe
型號 說明
ControlunitFPe
AFPE224300　FP e標準品
AFPE224302　FP e標準品RS485
AFPE224305　FP e帶日歷時鐘
AFPE214325　FP e帶2路熱電偶輸入
AFPE214322　FP e帶2路熱電偶輸入RS485


四 松下電工PLC -- FP1 型 號　說明
ControlUnit
FP1-C16
AFP12113-F　8／8EEPROM24VDCRELAY
AFP12117-F 8／8EEPROM100-240VRELAY
AFP12143-F 8／8EEPROM24VDCTr.NPN
AFP12147-F 8／8EEPROM100-240VTr.NPN
AFP12153-F8／8EEPROM24VDCTr.PNP
AFP12157-F 8／8EEPROM100-240VTr.PNP
FP1-C24
AFP12213-F：16／8RAM24VDCRELAY
AFP12213C-F16／8RAM24VDCRELAY
AFP12217-F 16／8RAM100-240VRELAY
AFP12217C-F16／8RAM100-240VRELAY
AFP12243-F 16／8RAM24VDCTr.NPN
AFP12243C-F16／8RAM24VDCTr.NPN
AFP12247-F 16／8RAM100-240VTr.NPN
AFP12247C-F 16／8RAM100-240VTr.NPN
AFP12253-F 16／8RAM24VDCTr.PNP
AFP12253C-F 16／8RAM24VDCTr.PNP
AFP12257-F 16／8RAM100-240VTr.PNP
AFP12257C-F 16／8RAM100-240VTr.PNP
FP1-C14
AFP12313-F 8／6EEPROM24VDCRELAY
AFP12317-F8／6EEPROM100-240Vrelay
AFP12343-F 8／6EEPROM24VDCTr.NPN
AFP12347-F 8／6EEPROM100-240VTr.NPN
AFP12353-F 8／6EEPROM24VDCTr.PNP
AFP12357-F 8／6EEPROM100-240VTr.PNP
FP1-C40
AFP12413-F24／16RAM24VDCRELAY
AFP12413C-F 24／16RAM24VDCRELAY
AFP12417-F 24／16RAM100-240VRELAY
AFP12417C-F24／16RAM100-240VRELAY
AFP12443-F 24／16RAM24VDCTr.NPN
AFP12443C-F24／16RAM24VDCTr.NPN
AFP12447-F 24／16RAM100-240VTr.NPN
AFP12447C-F 24／16RAM100-240VTr.NPN
AFP12453-F：24／16RAM24VDCTr.PNP
AFP12453C-F24／16RAM24VDCTr.PNP
AFP12457-F 24／16RAM100-240VTr.PNP
AFP12457C-F 24／16RAM100-240VTr.PNP
FP1-C56
AFP12513-F 32／24RAM24VDCRELAY
AFP12513C-F 32／24RAM24VDCRELAY
AFP12517-F 32／24RAM100-240VRELAY
AFP12517C-F 32／24RAM100-240VRELAY
AFP12543-F 32／24RAM24VDCTr.NPN
AFP12543C-F 32／24RAM24VDCTr.NPN
AFP12547-F32／24RAM100-240VTr.NPN
AFP12547C-F 32／24RAM100-240VTr.NPN
AFP12553-F 32／24RAM24VDCTr.PNP
AFP12553C-F 32／24RAM24VDCTr.PNP
AFP12557-F 32／24RAM100-240VTr.PNP
AFP12557C-F 32／24RAM100-240VTr.PNP
AFP12713-F 40／32RAM24VDCRELAY
AFP12713C-F 40／32RAM24VDCRELAY
AFP12717-F 40／32RAM100-240VRELAY
AFP12717C-F 40／32RAM100-240VRELAY
AFP12743-F 40／32RAM24VDCTr.NPN
AFP12743C-F 40／32RAM24VDCTr.NPN
AFP12747-F 40／32RAM100-240VTr.NPN
AFP12747C-F40／32RAM100-240VTr.NPN
AFP12753-F 40／32RAM24VDCTr.PNP
AFP12753C-F 40／32RAM24VDCTr.PNP
AFP12757-F 40／32RAM100-240VTr.PNP
AFP12757C-F 40／32RAM100-240VTr.PNP
ExpansionUnits
AFP13103-F 16／0Sink/Source
AFP13110-F 0／16Relay
AFP13112-F 8／8SourceRelay
AFP13113-F8／8Sink/SourceRelay
AFP13140-F 0／16Tr.NPN
AFP13142-F8／8SourceTr.NPN
AFP13143-F8／8Sink/SourceTr.NPN
AFP13212-F 16／824VDCSourceRelay
AFP13213-F 16／824VDCSink/SourceRelay
AFP13217-F 16／8100-240V Sink/SourceRelay
AFP13242-F 16／824VDC SourceTr.NPN
AFP13243-F16／824VDCTr.NPNS/S
AFP13246-F16／8100－240VT.NPNSource
AFP13247-F 16／8100-240VTr.NPNS/S
AFP13412-F 24／1624VDCRelaySource
AFP13413-F 24／1624VDCSink/SourceRelay
AFP13417-F 24／16100-240VS/SRelay
AFP13442-F 24／1624VDCTr.NPNSource
AFP13443-F 24／1624VDCTr.NPNS/S
AFP13446-F 24／16100－240VT.NPNSource
AFP13447-F 24／16100-240VTr.NPNS/S
AFP13802-F8／0Source
AFP13803-F 8／0Sink/Source
AFP13810-F 0／8Relay
AFP13812-F 4／4SourceRelay
AFP13813-F 4／4Sink/SourceRelay
AFP13840-F 0／8Tr.NPN
AFP13842-F4／4SourceTr.NPN
AFP13843-F 4／4sink/SourceTr.NPN
Analogunit
AFP1402 FP1A/Dconverterunits24V
AFP1406FP1A/DconverterunitsAC
AFP1412　FP1D/Aconverterunits24V
AFP1416　FP1D/AconverterunitsAC

五　松下電工PLC – FPX 型 號　說明
ControlUnit
AFPX-C14R　 8/6
AFPX-C30R　 16/14
AFPX-C60R　 32/28
AFPX-E16R　 8/8
AFPX-E30R　 16/14
AFPX-COM1　 RS/232
AFPX-COM2　 RS/232 X 2
AFPX-COM3　 RS232/RS485　　
AFPX-IN8　　　8/0
AFPX-TR8　　　0/8
AFPX-AD2　　　
AFPX-PLS
AFPX-MRTC

以上是本公司代理的松下電工Panasonic / N A I S可編程控制器(PLC)部分產品簡介，要了解詳細內容歡迎來電來函查詢。　　
