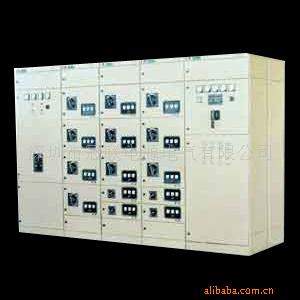

　　GCK低壓抽出式配電柜適用于交流50Hz，660V及以下的三相五線制輸配電系統。作為電力系統的發電廠、變電站、工曠企業和高層建筑中受電、饋電、照明及電動機控制之用。 　　
　　
　　該產品符合IEC439—1《低壓成套開關設備和控制設備》；GB7251.1—1997《低壓成套開關設備和控制設備第一部分，型式試驗和部分型式試驗成套設備》和ZBK36001-89《低壓抽出式成套開關設備》標準。

　　GCK低壓抽出式配電柜，采用先進的拼裝結構和組合單元，抽出式組合單元疊裝于封閉的金屬柜體隔室內，其防護等級為IP30，具有安全、可靠、緊湊、方便、靈活等優點。

　　GCK低壓配電柜，具有專用的計量柜，能夠滿足供電系統對低壓計量的要求。 　　GCK低壓配電柜，具有專用的靜電電容器柜，作為補償無功功率之用。 正常使用條件 1、周圍空氣溫度不高干+40℃，不低于-5℃，且24小時內其平均溫度不高于+35℃。 2、空氣清潔，相對濕度在最高溫度+40℃時，不超過50％；在較低溫度時，允許有較高的濕度，例如：+20℃時為90％；允許由于溫度變化可能會產生的凝露。 3、海拔高度不超過2000m。

　　結構特點 柜體結構：GCKl低壓抽出式配電柜為全拼裝式組合結構，基本骨架采用專用型材拼裝而成，柜體骨架、零件外形尺寸以及開孔尺寸均按基本模數E=20mm變化。

　　由于框架的所有結構均以螺釘緊固連接而成，避免了焊接變形和應力，提高了精度。每一個柜體分隔成三部分，即頂部可供水平母線貫穿的主母線室，前面部分用隔板分隔成若干個功能單元小室，組合后高度為1760mm，后面部分為電纜室，室內裝有支架，用于敷設進出電纜。

　　抽出式功能單元的小室后面設置了垂直母線，垂直母線利用分支母線和水平母線聯接，每個抽出式功能單元，在接通位置與垂直母線聯接。柜頂裝有通風窗的金屬封板；頂部需進出線時，則采用絕緣封板，底部為金屬封板，在上面沖有敲落孔，以利電纜進出。

　　抽出式系統結構：每個功能單元的電器元件均安裝在一個抽屜上，可使整個單元脫離柜體，維修安全、方便。抽屜裝于600mm寬的柜體內，有“分離”、“試驗”、“接通”三個位置。抽屜小室的電源進線側裝有活門，抽屜在“試驗”、“接通”位置，活門自動開啟，在“分離”位置，活門自動關閉。小室門與回路主開關具有聯鎖裝置，合上主開關則小室門不能打開，特殊情況下亦可解鎖開門。主回路電流在100A及以下，小室高度為220mm；45A及以下的回路，一般可并排安裝二個抽屜。200A、400A的回路小室高度一般為440mm，600A回路的小室一般為660mm。

　　 插入式系統結構：主回路電流>630A時，采用插接式結構的框架式斷路器，用操縱桿搖動推進螺桿來完成與母線的接通和斷開。除主開關外的其它電器元件固定安裝于小室內。

　　 固定式系統結構：計量單元及靜電電容器柜，采用固定式安裝，所有電器元件均安裝于配電柜的橫梁或安裝板上。
