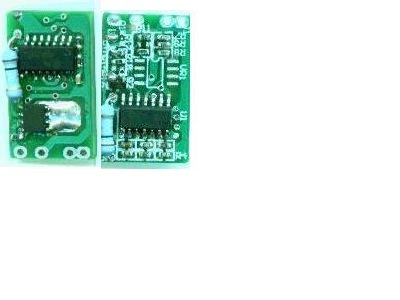

鉛酸電池保護板說明書

本產品是專門為礦燈(鉛酸電池)保護的設備,它體積小,性能優越,工作穩定,重量輕,操作簡單.
外型尺寸：長X寬X高=40X18X6(MM)；
接線:紅線接電池正極,黑線接電池負極, 黃線接輸出正極,白線接輸出負極
技術參數： 充電電壓　　　　　　　　 4.8V；
充電電流　　　　　　　　 2.6～2.7A；
電池上限保護電壓　　　 4.7V～4.75V；
電池下限保護電壓　　　　 3.6～3.5V
短路電流為　　　　　　　 2A；
R15=5。1K　　R16=390Ω
