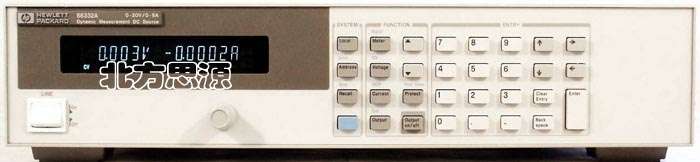

動態量測直流電源 Agilent 66332A

廠家: 美國安捷倫
尺寸: 43×9×37cm
重量: 13kg
市場價: US$ 2,634美元(未稅)

66332A Dynamic Measurement DC Source (單路 20V, 5A, 100 Watt)

66300系列 性能指標pdf

• 適用于便攜式產品測試
• 動態脈沖測量
• 精密低電流測量
• 低輸出噪聲
• 高速編程
• SCPI(可編程儀器標準命令)
• GP-IB和RS-232接口
• Agilent VXI plug&play 驅動程序
• 編程精度
  Voltage: 10 mV
  + Current: 2 mA
• 紋波與噪聲(20 Hz to 20 MHz)
  Voltage rms: 0.3 mV
  Peak-to-Peak: 3 mV
  Current rms: 2 mA
• 動態測量:
  瞬時電壓測量的精度為0.03%+5mV。瞬時電流測量的精度為0.6%+1mA(對Agilent 66332A為2mA)。直流、有效值、最大、最小、高電平和低電平電壓與電流測量根據瞬時電壓和電流讀數計算。可獲取多達4096個數據點，取樣間隔可從15.6μs變到31200s。可從緩存讀回瞬時數據點。對頻率成分在10kHz以下的電流波形動態測量可在低或高電流量程進行。在10kHz以上，只能在高量程進行精密的電流測量。
• 直流浮動電壓:
  輸出端子對機箱地最大可浮動±240Vdc(對66312A為50V)
• 遠地檢測:
  每條負載引線上壓降可達2V.對于因負載電流變化導致負輸出引線(對66312A為正輸出引線)上每一伏電壓變化,應對電壓負載調整指標加2mV.
• 命令處理時間:
  對于直接接到GPIB(顯示失效)的電源,輸出電壓開始跟隨收到的數字數據變化所需要的平均時間為4ms.
• 編程輸出響應時間:
  輸出電壓的上升與下降時間(10/90%與90/10%)小于2ms(對快速方式下的66332A為400μs)。輸出電壓變化穩定到最終值的1LSB內（0.025%(額定電壓)的時間小于6ms(快速方式時為2ms).
• 測量時間:
  處理查詢、計算測量參數和返回數據的平均時間為50ms。包括用于采集的默認30ms和20ms數據處理開銷。
