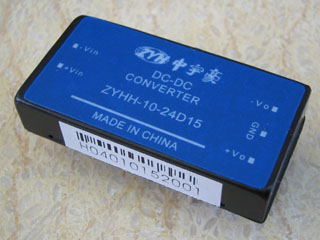

DC/DC模塊電源?20W
產品詳情
|
|
|
該系列模塊具有寬度壓范圍、高功率密度、重量輕、高效率、工作溫范圍寬、輸入電壓范圍寬、低干擾、低紋波、低噪聲、自然冷卻的特點；自然冷卻、無需附加散熱器、具有輸出過流,過壓保護功能，遙控開關機、輸出電壓調節功能.可廣泛應用數據采集、通訊設備、儀器儀表等各個領域，適于安裝在高密度的印制版上，應用在需要隔離穩壓的地方。 |
 |
條件：除特殊指定外，所有參數測試條件為：標稱輸入電壓，全阻性標稱負載和25℃室溫環境
| 技術參數 |
指 標 |
單 位 |
條件 |
| 輸入特性 |
|
| 輸入電壓 |
2:1或4:1
|
VDC |
|
輸入電壓欠壓保護
|
低于低端輸入電壓保護自動恢復 |
| 輸出特征 |
| 輸出電壓、電流 |
見產品選型號 |
| 過流保護模式 |
連續保護，自恢復 |
| 電壓精度 |
+1 |
％ |
空載—滿載 |
| 線路調整率 |
+0.5 |
％ |
低端—高端 |
| 負載調整率 |
+1 |
％ |
空載—滿載 |
| 動態響應時間 |
200max |
μ s |
25%階段負載25％-50％-25％ |
| 過沖幅度 |
+5%max |
Vo |
50％-75％-50％ |
| 一般特性 |
| 效率 |
見產品選型表 |
| 開關頻率(典型值) |
300 |
KHZ |
|
| 遙控方式 |
遙控參考點：Vin- |
V |
懸空或接高電平(0.7V~40) 開啟 |
| 接Vin-或<0.5V 關斷 |
| 啟動時間 |
輸入為標稱值，電阻負載10 |
ms |
|
隔離電壓
|
|
|
|
| 輸入-輸出 |
500 |
VDC |
一分鐘 |
| 輸入-外殼 |
500 |
VDC |
一分鐘 |
| 輸出-外殼 |
500 |
VDC |
一分鐘 |
| 抗震性 |
5g，10~55 |
Hz |
|
| MTBF |
<200000 |
hrs |
|
| 工作溫度 |
-25~+50 |
℃ |
|
| 貯存溫度 |
-40~+85 |
℃ |
|
| 濕度系數 |
+0.02 |
%/℃ |
|
| 運行環境濕度范圍 |
30％~90％ |
|
|
| 保存溫濕度圍 |
10％~95％ |
|
|
| 外型尺寸: |
50.8x 40.6x 13 |
mm |
|
|
如有特殊要求可定做，不收其他費用。
|
型號 |
輸入電壓范圍(V) |
輸出電壓(V) |
輸出電流(A) |
輸出紋波(峰-峰值)mV |
|
ZYHY20-12S05 |
9V~18V |
+5V |
4.0A |
50 |
|
ZYHY20-12S12 |
9V~18V |
12V |
1.67A |
100 |
|
ZYHY20-12S15 |
9V~18V |
15V |
1.33A |
100 |
|
ZYHY20-12S24 |
9V~18V |
+24V |
0.83A |
120 |
|
ZYHY20-12D05 |
9V~18V |
±5V |
±2.0A |
50/50 |
|
ZYHY20-12D12 |
9V~18V |
±12V |
±0.83A |
100/100 |
|
ZYHY20-12D15 |
9V~18V |
+15V |
±0.67A |
120/120 |
|
ZYHY20-12D24 |
9V~18V |
±24V |
±0.41A |
150/150 |
|
ZYHY20-24S05 |
18V~36V |
+5V |
4.0A |
50 |
|
ZYHY20-24S12 |
18V~36V |
+12V |
1.67A |
100 |
|
ZYHY20-24S15 |
18V~36V |
+15V |
1.33A |
100 |
|
ZYHY20-24S24 |
18V~36V |
+24V |
0.83A |
120 |
|
ZYHY20-24D05 |
18V~36V |
±5V |
±2.0A |
50/50 |
|
ZYHY20-24D12 |
18V~36V |
±12V |
±0.83A |
100/100 |
|
ZYHY25-24D15 |
18V~36V |
±15V |
±0.67A |
120/120 |
|
ZYHY20-24D24 |
18V~36V |
±48V |
±0.41A |
150/150 |
|
ZYHY20-48S05 |
36V~72V |
+5V |
4.0A |
50 |
|
ZYHY20-48S12 |
36V~72V |
+12V |
1.67A |
100 |
|
ZYHY20-48S15 |
36V~72V |
+15V |
1.33A |
100 |
|
ZYHY20-48S24 |
36V~72V |
+24V |
0.83A |
120 |
|
ZYHY20-48D05 |
36V~72V |
±5V |
±2.0A |
50/50 |
|
ZYHY20-48D12 |
36V~72V |
±12V |
±0.83A |
100/100 |
|
ZYHY20-48D15 |
36V~72V |
±15V |
±0.67A |
120/120 |
|
ZYHY20-48D24 |
36V~72V |
±24V |
±0.41A |
150/150 | |
 |
|
輸出路數 |
底視圖 |
引腳定義 |
| 單路尺寸圖 |
 |
1.Vin(電源輸入正)
2.-Vin(電源輸入負)
3.CTR(電源遙控端)
4.TRM(輸出電壓微調端)
5.-Vout(電源輸出負)
6.+Vout(電源輸出正)
7.NC(空) |
| 雙路尺寸圖 |
1.+Vin(電源輸入正)
2.-Vin(電源輸入負)
3.CTR(電源遙控端)
4.TRM(輸出電壓微調端)
5.-Vout(電源輸出負)
6.COM(電源輸出公共地)
7+Vout(電源輸出正) | |
|
 最大容性負載
|
|
模塊電源的輸出端可以外加電解電容，但過大的容量和過低的ESR（等效串聯電阻）可能會引起模塊工作的不穩定，或造成過流保護點變小。推薦輸出電容每安培100μF電解電容. |
|
負載效應 |
|
ZYH-**-*D*雙輸出系列模塊適用于平衡負載或比較平衡的負載，為保證能在一路重載、另一路輕載的特殊情況下正常使用，要分別在+Vout（電源輸出正）與COM（電源輸出公共地）、-Vout（電源輸出負）與COM（電源輸出公共地）之間加假負載。當負載不平衡時，每路加0.5～1%的假負載，就可得到較好的負載調整率和交叉調整率,此時的假負載要選用1～2W的功率電阻。 |
|
輸出功率特性 |
|
ZYH-**-*D*雙輸出系列模塊電源在環境溫度-25～+55℃范圍內能滿載工作而不用外加散熱片（模塊的最大殼溫為+85℃）在環境溫度超過+55℃時，要降額使用，否則要加散熱片。
所有參數測試條件為:標稱輸入電壓,全阻性標稱負載和25℃室溫環境 . | |
