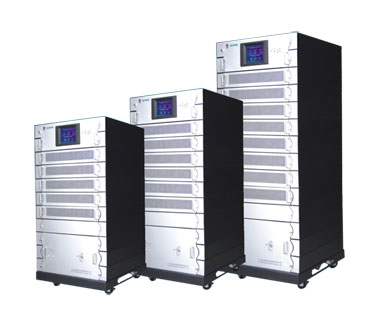

冠軍多制式模塊UPS電源
所屬類別：電源產品分類>>UPS電源
電子信箱：CHUQS@163.COM
聯系電話：13621800168
聯 系 人：男
更新時間：2011/11/2 9:57:21
| 多制式模塊化CPHP系列不間斷電源 |
 |
| CPHP系列結合了模塊化、熱插撥、多制式、分散邏輯并聯、觸模屏操作等業界最先進的技術，在逆變結構中優先運用了“多電平逆變”的概念，巧妙的采用了四管半橋驅動的電路拓撲結構，利用數字信號處理器（DSP）配合獨創的控制算法完成了三相正弦波逆變的功能。與常規逆變器相比其功率器件的損耗可降底一倍，輸出電壓高次諧波減少近一倍，從而縮小了體積，增大了功率密度。 產品在UPS行業中最先采用了32位數字信號處理器作為核心處理芯片，該芯片是目前國際市場上最先進、功能最強大的32位DSP處理器。運行速度高達150MPS，既具有強大的數值運算能力，又具有豐富的事件管理能力。特別適用于處理復雜、高精度、高速度、實時性要求非常的控制系統中。它的采用使本產品無論在電氣性能、可靠性、功能等各方面均有最大程度的提高。 CPHP產品特點： ■ 具有多種工作制式 該產品具有多種制式可供選擇，且用戶無需對機器進行復雜操作，只需撥動動機身側面的開關即可完成制式選擇。具體可實現：三相輸入三相輸出、單相輸入單相輸出、三相輸入單相輸出、單相輸入三相輸出、輸入頻率可為50Hz也可設置輸出頻率60Hz、輸出電壓可設為220V、230V、240V。若再配置輸入、輸出變壓器則可滿足全球范圍內所有國家和地區的供電需求。 ■ 體積小，功率密度大 該產品工作效率高，功率密度大，是其最大的特點。一個功率模塊尺寸為：482.6mm(寬)×88.1mm(高)×470mm（深）（即標準的19英寸2U高度）可提供10KVA（8000W）的功率輸出。 ■ 輸入功率因素高，對電網產生的諧波污染小 采用了三相功率因素較正技術，使輸入諧波電流小5%，輸入功率因數達0.99以上。減少了線路損耗，提高了電源利用率。 ■ 整機效率高，具有節能、省電等特點 在UPS行業中優先采用了三電平逆變器，其逆變效率可達98%以上，從而提高了整機工作效率，降低了損耗、節省了電能。 ■ 模塊式結構設計，便于安裝、維護、更換、升級 該機型由各個模塊組成，且各模塊尺寸均按照標準19英寸結構設計，使整機外形與標準機架一致，美化了機器外形，且模塊可與標準機架通用。 ■ 觸摸屏操作方式 UPS顯示部分采用觸模屏操作方式，具有顯示直觀、操作簡單、使用方便等特點。 ■ 分散式并聯邏輯控制 各模塊之間的并聯控制采用了分散式邏輯控制方式，沒有主機與從機之分，任何一個模塊撥出或插入均不會影響其它模塊的正常工作，既增加了整機工作的可靠性，又簡化了用戶維護難度。 ■ 模塊支持熱插撥工作 UPS模塊、顯示控制模塊均可實現熱插撥功能，方便了用戶更換模塊，且各模塊機架可完全分離，便于用戶以后的擴容或減容，使用非常方便。可實現在線更換、在線維護，降低了維護難度、減少了維護時間。 ■ 智能充電方式 在外接蓄電池組時UPS可以自動或通過觸摸手動設置最大充電電流，第個單模塊最大可提供10A的充電電流，配置長延時機器不用外置充電器。 ■ 全數字化控制 整機的三大部分均采用了DSP數字處理芯片，實現了產品全數字化控制，從而保證了整個系統的穩定性、可靠性。 |
|
型 號 |
CPHP2010、CPHP2020、CPHP2030、CPHP2040、CPHP2050、CPHP2060、CPHP2070、CPHP2080、CPHP2090、CPHP2100、 CPHP2110、CPHP2120、CPHP2140、 CPHP2160、 CPHP2180、 CPHP2200 | ||
|
輸出容量 |
10k、20k、30k、40k、50k、60k、70k、80k、90k、100k、110k、120k、140k、160k、180k、200kVA | ||
|
技術類型 |
在線雙轉換式 | ||
|
產品結構 |
模塊式并聯結構，UPS模塊可聯機安裝 | ||
|
單模塊容量 |
10kVA（8KW） | ||
|
市 電 |
輸入相數 |
三相四線輸入（額定電壓380Vac）或單相二線輸入（額定電壓220Vac）；50Hz或60Hz | |
|
電壓范圍 |
線電壓277～468Vac或相電壓160～270Vac | ||
|
頻率范圍 |
50Hz±5Hz或 60Hz±5Hz | ||
|
電流諧波 |
≤5% | ||
|
功率因數 |
0.99 | ||
|
旁路輸入范圍 |
170Vac～250Vac | ||
|
輸 出 |
輸出波形 |
標準正弦波 | |
|
輸出相數 |
三相四線輸入（額定電壓380Vac）或單相二線輸入（額定電壓220Vac） | ||
|
輸出電壓 |
380Vac±1%或220Vac±1% | ||
|
輸出頻率 |
50±0.01Hz或60±0.01Hz（鎖相期間為市電頻率） | ||
|
功率因數 |
0.8 | ||
|
峰值因數 |
3：1 | ||
|
動態電壓瞬變范圍 |
≤10% | ||
|
瞬變響應恢復時間 |
≤20ms | ||
|
電壓失真度 |
≤2%（線性負載）；≤5%（非線性負載） | ||
|
過載能力 |
103%~125%負載10min保護； 130%~150%負載1min保護；超過150%負載200ms保護（線性負載） | ||
|
效 率 |
≥96% | ||
|
帶載不均衡度 |
≤3% | ||
|
轉換時間 |
0ms | ||
|
電 池 |
連接方式 |
正負兩組蓄電池供電 | |
|
額定電壓 |
+384Vdc，-384Vdc | ||
|
電池節數 |
每組32節 | ||
|
充電電流 |
單模塊最大≥10A（系統可根據不同容量電池自動選擇最佳的充電電流） | ||
|
噪 聲 |
≤50db（100%負載），散熱風扇采用智能調速 | ||
|
顯 示 |
采用中文觸摸式大屏幕顯示器 | ||
|
通訊 |
RS232或RS422、RS485、網卡 | ||
|
符合標準 |
安全EN50091-1，電磁兼容特性 EMC EN 50091-2 Liv.A | ||
|
尺 寸 |
逆變模塊 |
寬564mm×深586mm×高92mm（采用標準2U機箱設計） | |
|
顯示模塊 |
寬564mm×深586mm×高92mm | ||
|
旁路模塊 |
寬564mm×深586mm×高92mm | ||
|
50KVA:1084×600×673mm；100KVA:1552×600×673mm；標準網絡機柜:1800×600×800mm | |||
|
重 量 |
逆變模塊：13Kg；顯示模塊：9Kg；旁路模塊：25Kg | ||
|
使用環境 |
環境溫度：-10℃~+40℃；環境濕度：20%~93%；貯存溫度：-25℃~55℃ | ||
 |
|
