一、簡  介

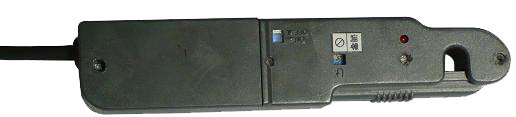

    LS系列Φ8mm孔手持式霍爾電流傳感器是應用霍爾效應的閉環（補償）電流傳感器，電流在原邊回路和副邊回路之間高度絕緣，可用于測量直流、交流、脈沖以及各種不規則波形的電流。
二、特  性
    1、應用霍爾效應的閉環（補償）電流傳感器
    2、符合UL94—V0標準的絕緣外殼
三、優  勢
    出色的精度、良好的線性度、低溫漂、最佳的反應時間、寬頻帶、無插入損耗、抗干擾能力強、電流過載能力
四、應  用
    交流變頻調速、伺服電機牽引、直流電機牽引的靜態轉換、電池電源、不間斷電源、開關電源、電焊機電源
五、電參數
    產品型號：LS**—8
    原邊額定有效值電流：AC或DC 0～30A各檔
    副邊跟蹤輸出電壓：100mV／1A
    電源電壓（±5%）：±5VDC 或 ±9VDC 或 ±12VDC 或 ±15VDC
    絕緣耐壓（原副邊之間）：50HZ，1分鐘，2.5KV
    測量負載：10KΩ
    電流消耗：28mA
    測量總精度（25℃）：±0.8%F.S
    線性度：0.1%
    零點失調電壓：±5mV
    溫度漂移（0～＋70℃）：≤0.1%／℃
    反應時間：＜500ns
    響應時間：＜1μs
    di／dt跟隨精度：＞50A／μs
    頻帶寬度：DC…20KHz
    環境操作溫度：－10℃～＋70℃
    環境貯存溫度：－25℃～＋85℃
    測量孔徑：Φ8mm
