模塊化電力UPS典型應用方案

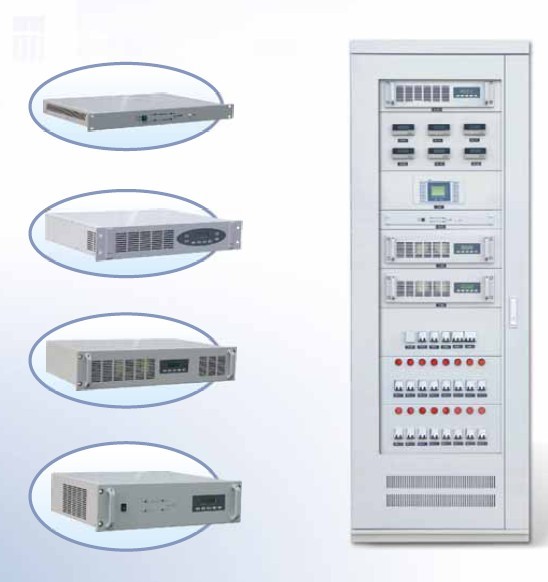

       1，220KV、110KV及以下變電站應用，選用一套PSN-U型電力UPS屏，系統由交流輸入隔離變壓器、兩臺DLP電力專用UPS模塊、一套系統監控、一臺靜態旁路開關、顯示表頭及饋電回路等組成。系統不單獨配電池，而是共用站內直流屏的電池，因UPS的直流母線與輸入和輸出均以完全隔離，因而不影響直流母線的對地絕緣。
       2，500KV變電站應用方案，采用兩套完全相同的電力UPS系統屏組成，采用母線分段的方式，將兩套系統連接，實現兩套系統互為備用。每套系統分別由：輸入隔離變壓器、電力專用UPS模塊、主監控、兩臺靜態旁路開關等組成。

模塊化電力UPS不間斷電源技術特點：
    1, UPS不單獨配后備電池而共用直流系統的電池。
    2, UPS的輸入輸出對直流母線必須隔離,保證不影響直流母線的對地絕緣.
    3，DLP電力專用模塊采用32位DSP全數字化SPWM控制技術，具有抗干擾能力強，運算數度塊，智能化程度高等特點，控制精度和輸出波形質量高。
    4, 可以組成N+1并聯冗余系統，可靠性高，并聯模塊數可達16臺，配置靈活方便
    5，各模塊的運行及并聯均由內置DSP獨立控制完成，不需另加控制或并聯單元，均流效果極佳。
    6，模塊的安裝和維修極為方便，更換一個模塊只需幾十秒鐘，使系統維護變得安全，簡單高效，并且擴容靈活方便
    7，LCD液晶現示及故障聲光報警，漢字操作界面，可顯示和設置模塊的工作狀態和工作參數，顯示直觀，且具有RS232/RS485遠程通訊口，操作與監視簡單方便。
    8，如果系統出現故障，將有聲光報警，面板上具有消音鍵消除故障聲光報警，一旦出現新故障聲音報警又將產生，在故障沒有消失之前光報警不會消失。
    9，系統的輸入與輸出完全電氣隔離，整個系統的絕緣性能良好。

保護特性
輸入欠壓保護
輸入過壓保護
輸出過載保護
輸出短路保護
過溫保護

主要的技術參數
系統容量：                2KVA~160KVA
交流輸入電壓：            220V/380V，50HZ
交流輸入電壓變化范圍：    220V/380V  ±10%
交流輸入頻率變化范圍：50HZ  ±10%
額定電池電壓：            110VDC/220VDC
旁路轉換時間：            電子式≤4mS 機械式≤20mS
交流輸出額定電壓：        220VAC
交流輸出額定頻率：        50HZ
功率因素：                0.8~0.85滯后
效率 :                    ≥91%
動態響應：                電壓瞬變范圍＜5%（負載0↔100％）
波形失真度：              阻性滿載＜3％，非線性滿載＜5％
并聯不均流度：             ＜5%額定電流有效值
過載能力：                負載電流＜105％，連續工作
                          負載電流105～125％，持續10min
                          負載電流125～150％，持續1min
                          負載電流＞150％，60mS
工作環境：                -5~+45°C
濕度：0～90%，無冷凝
