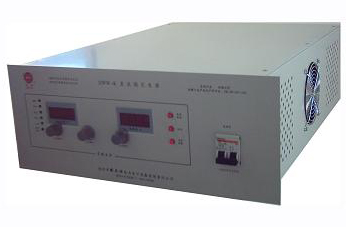

DWW-K精密直流穩壓穩流開關電源
所屬類別：電源產品分類>>開關電源(AC/DC)
電子信箱：skini11@163.com
聯系電話：021-37010021
聯 系 人：劉
更新時間：2010/10/8 10:02:25
開關電源與線性電源比較（以電解電容器老練為例）
|
項目 |
線性電源 |
開關電源 |
|
功率因數 |
輸出低端極低，高端≤0.8，平均0.5左右 |
從低端到高端全程≥0.9 |
|
效率（平均） |
≤60% |
≥85% |
|
體積 |
1個單位 |
1/4 |
|
重量 |
1個單位 |
1/4 |
|
可靠性 |
由于效率較低，電源內部功耗大，溫升高，元器件工作環境惡劣，故障率較高 |
由于效率很高，內部功耗小，溫升低，主要元器件全部采用進口器件，故障率較低 |
|
耗電（圖中Iin是老練電源初級電流，T是老練時間） |
|
 |
|
在電源升壓過程中，輸入電流一直保持最大值，直到升壓結束，輸入電流隨輸出電流同步下降。 結論：耗電大 |
在電源升壓過程中，輸入電流隨著輸出電壓增加而增大，升壓結束后，輸入電流隨輸出電流同步下降。 |
性能特點：
1、 輸出范圍：輸出電壓0—1000V、輸出電流0—500A，輸出功率≤10KW，在此范圍內的任意電壓、任意電流均可選擇
2、
穩壓穩流：電壓電流值從零至額定值連續可調，穩壓穩流自動轉換3、 短路保護：允許在任何工作狀態下短路或短路開機，當輸出短路時，電源聲光報警，短路解除時，恢復正常工作
4、 過流保護：電流保護值在額定值范圍內連續可調，輸出電流超過設定值時電源會發出聲光報警
5、 過壓保護：電壓保護值在額定值范圍內連續可調，電源輸出電壓超過電壓保護值時會發出聲光報警，同時關斷輸出
6、 放電功能：供容性負載關機放電用（選配）
7、 輸出顯示：LED數碼管顯示（標配）
8、 脈沖工作：配時間控制器構成直流脈沖電源（選配）
9、 智能化：RS-485接口、時間控制器、0～10V(或0～5V)外接電源控制模塊等（選配）
主要用途
l 電解電容器老練，鉭電容器賦能
l 直流電機檢測、老化；電動車電機檢測、老化
l 電阻器、繼電器、馬達、晶體管等電子元件老
化，例行試驗
l 實驗室，電子設備、自動測試設備
l 電子檢驗設備、生產流水線設備、通訊設備
l 電解、電鍍、電化學設備
技術指標
|
輸出電壓調節范圍 |
1%-100%額定值連續可調 |
|
輸出電流調節范圍 |
1%-100%額定值連續可調 |
|
負載效應 |
≤0.1%（電源輸出電流從零至額定值變化時引起的輸出電壓變化率。輸出為最高電壓，最大電流時測量） |
|
源效應 |
≤0.1% （輸入電源電壓變化±10%時引起的輸出電壓的變化率。輸出為最高電壓，最大電流時測量） |
|
紋波電壓 |
≤0.1%+50mV（輸出為最高電壓，最大電流時測量） |
|
顯示方式 |
電壓表為3或4位半LED數碼管顯示(根據客戶要求配置) 電流表為3或4位半LED數碼管顯示(根據客戶要求配置) |
|
顯示分辨率 |
電壓表0.1V 電流表0.01A（注：不同規格電源顯示精度不一樣） |
|
顯示誤差 |
電壓表≤1%±1個字，電流表≤1%±1個字（注：在10%-100%量程內） |
|
保護方式 |
過壓跳閘保護；過流及短路聲光報警保護 |
|
時漂 |
≤0.3% 額定值(電源連續工作時間大于8小時引起的輸出電壓的變化率) |
|
溫漂 |
≤0.04%額定值/℃（在電源允許使用環境溫度范圍內由環境溫度變化引起的輸出電壓變化率） |
|
工作方式 |
連續 |
|
輸入電壓 |
AC220V±10%，50HZ±5HZ |
|
使用環境 |
溫度：-20℃-+40℃ 濕度：≤80% |
常規規格及外形尺寸
|
規格 |
尺寸 |
規格 |
尺寸 |
規格 |
尺寸 |
|
5V20A |
4# |
30V200A |
2# |
300V20A |
2# |
|
5V50A |
4# |
50V5A |
4# |
400V1A |
4# |
|
5V100A |
4# |
50V10A |
4# |
400V2A |
3# |
|
5V150A |
3# |
50V20A |
3# |
400V5A |
3# |
|
5V200A |
3# |
50V50A |
3# |
400V10A |
2# |
|
5V300A |
3# |
50V100A |
2# |
400V15A |
2# |
|
5V500A |
3# |
80V5A |
4# |
500V1A |
4# |
|
12V10A |
4# |
80V10A |
4# |
500V2A |
3# |
|
12V50A |
4# |
80V20A |
3# |
500V5A |
3# |
|
12V100A |
3# |
80V30A |
3# |
500V10A |
2# |
|
12V150A |
3# |
80V50A |
2# |
600V1A |
3# |
|
12V200A |
2# |
100V2A |
4# |
600V2A |
3# |
|
12V300A |
2# |
100V5A |
4# |
600V5A |
3# |
|
12V500A |
2# |
100V10A |
3# |
600V10A |
2# |
|
24V5A |
4# |
100V20A |
3# |
700V1A |
3# |
|
24V10A |
4# |
100V30A |
3# |
700V2A |
3# |
|
24V30A |
4# |
100V50A |
2# |
700V5A |
2# |
|
24V50A |
3# |
200V1A |
4# |
700V10A |
1# |
|
24V100A |
3# |
200V2A |
4# |
800V1A |
3# |
|
24V150A |
3# |
200V3A |
4# |
800V2A |
3# |
|
24V200A |
2# |
200V5A |
3# |
800V5A |
2# |
|
24V300A |
2# |
200V10A |
3# |
800V8A |
2# |
|
30V5A |
4# |
200V20A |
2# |
1000V0.5A |
3# |
|
30V10A |
4# |
200V30A |
2# |
1000V1A |
3# |
|
30V20A |
4# |
300V1A |
4# |
1000V2A |
2# |
|
30V50A |
3# |
300V5A |
3# |
1000V3A |
2# |
|
30V100A |
3# |
300V10A |
3# |
1000V5A |
2# |
|
尺寸： 1#：（寬）520×（高）250×（深）620 2#：（寬）470×（高）200×（深）595 3#：（寬）440×（高）140×（深）470 4#：（寬）330×（高）120×（深）350 注：特殊規格可定做，外形尺寸可根據客戶要求制作。 | |||||
