1 　概述
　　太陽能光伏電站主要由光伏電池陣列、匯流箱、低壓直流柜、逆變柜、交流低壓柜、升壓變壓器等組成，最后產生的高壓交流直接并入電網。針對每個環節電力參數檢測的需要，安科瑞公司推出了AGF系列光伏匯流采集裝置、PZ系列直流檢測儀表及ACR系列電力質量分析儀，分別應用于匯流箱、直流柜及交流柜中，并通過Acrel-3000 V8.0光伏發電監測系統實現后臺集中監控。

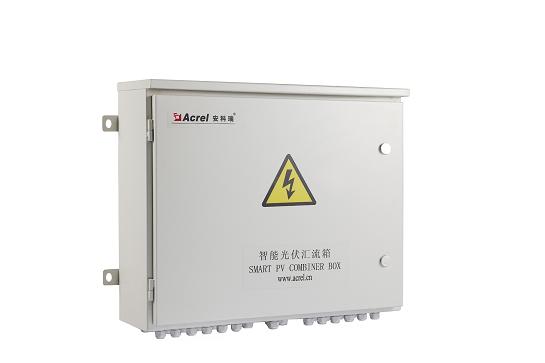

2 　APV-M系列智能光伏匯流箱
　　在光伏發電系統中，數量龐大的光伏電池組件進行串并組合達到需要的電壓電流值，以使發電效率達到最佳。APV-M系列智能光伏匯流箱主要作用就是對光伏電池陣列的輸入進行一級匯流，用于減少光電池陣列接入到逆變器的連線，優化系統結構，提高可靠性和可維護性。在提供匯流防雷功能的同時，還監測了光電池板運行狀態，匯流后電流、電壓、功率，防雷器狀態、直流斷路器狀態采集，繼電器接點輸出等功能，并帶有風速、溫度、輻照儀等傳感器接口功能供客戶選擇，裝置標配有RS485接口，可以把測量和采集到的數據上傳到監控系統。

2.1　產品特點
　　◆ 符合《CGC/GF002：2010》光伏方陣匯流箱技術規范
　　◆  防水等級為IP65，滿足室內外安裝要求
　　◆ 測量元件采用霍爾傳感器，隔離測量最大16路輸入
　　◆ 光伏專用熔斷器，耐壓DC1kV，熔斷電流可選擇
　　◆ 可選電壓測量功能，最高測量電壓DC1kV
　　◆ 提供外部傳感器輸入接口，可測量輻照、溫度、風速等
　　◆ 具有RS485通訊接口，使用Modbus-RTU通訊協議
　　◆ 多種供電方式（DC24V、AC/DC220V、DC880V）可選擇，適用于家用屋頂太陽能或大型光伏電站應用
　　◆ 可根據客戶需求配用國外ABB等廠家的光伏專用直流斷路器，光伏專用直流熔斷器、防雷保護器等等。

2.2　產品功能
　　◆ 光伏電池串開路報警，狀態檢測
　　◆ 帶開關量輸入，用于采集直流斷路器、防雷器等輸出空接點狀態
　　◆ 帶繼電器輸出，可以設定為點動方式，用于驅動直流斷路器的自動分合閘
　　◆ 提供溫度、輻照、風速等類型傳感器輸入接口
　　◆ 可輸出DC24V電源給外部傳感器供電
　　◆  就地數碼管循環顯示每通道的輸入電流，并具有自動關閉節能顯示模式

2.3　技術參數

2.4　外形尺寸與結構

3 AGF系列導軌式智能光伏匯流采集裝置

        AGF系列光伏匯流采集裝置是專門應用于智能光伏匯流箱，用于監測光伏電池陣列中電池板運行狀態，光伏電池電流測量，防雷器、直流斷路器狀態采集，繼電器接點輸出，帶有風速、溫度、輻照儀等傳感器接口，裝置帶有RS485接口可以把測量和采集到的數據和設備狀態上傳。

3.1 型號說明


3.2 產品特點

3.4 技術參數

注：最高DC1000V不損壞。


       ♦AGF-MR接線方式


       ♦AGF-MTR接線方式

       注：匯流模塊中的開關量輸入路數，請參考實際產品

3.6 外形及安裝尺寸（mm）
3.6.1 AGF-MR外形及安裝尺寸

3.6.2 AGF-MTR外形及安裝尺寸
        主體模塊或擴展模塊尺寸

        880V電源模塊尺寸

        匯流采集模塊安裝尺寸

        顯示模塊安裝尺寸
