1 概述

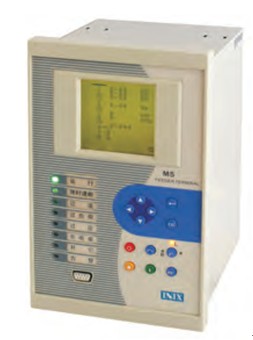

M系列可編程型微機保護測控裝置采用大容量、資源冗余設計，適用于35kV及以下的電壓等級電網的保護、控制、測量和監視，可配置為線路、電容器、電動機、進線互投（貫通線備投）等不同回路提供保護功能的數字微機繼電保護控制裝置。它可用于不同的主接線方式，如單母線、雙母線及多母線接線等方式，也支持不同類型的電網，如中性點不接地系統、經消弧線圈接地系統和小電阻接地系統。
應用行業：廣泛應用于電力、化工、國防、建材、市政、學校、醫院、建筑、交通、冶金等行業。
2 產品特點
高可靠性設計
本產品全部采用工業級元器件，所有與外界的連接都做了充分的電氣隔離，內置抗雷擊保護電路和電源濾波器。專業的EMC設計，對裝置輸入電源、模擬和數字電源進行實時的監測，保證了其運行的可靠性。
強大的邏輯可編程
通過邏輯元件的組合，同一臺裝置可設計成為實現不同保護功能的綜合保護裝置。
靈活方便的接線方式
其輸入的交流電壓可接相電壓、線電壓、零序電壓或是不平衡電壓，適應各種PT接線方式。
高精度的測量和計量
保護CT和測量CT分開輸入，保證了測量精度和高可靠性要求。采用頻率跟蹤技術，實時的檢測系統的頻率變化，實時的調整數據的采樣時間間隔，能保證在基頻偏離工頻50Hz很大的情況下準確計算出當時系統的基頻分量，諧波分量和零序分量。
故障錄波
在每個采樣點對所有交流輸入量、狀態量、開出量和保護模塊進行實時的采集并記錄。
保護定值切換
可通過面板和通訊方式進行切換，組別切換功能使其快速方便地適應多種運行方式。
通訊功能
以太網通訊規約：Modbus；TCP/IP。不同的通訊口可設不同的通訊規約，可以同時運行。
斷電保持功能
間隙中斷條件下，100ms內電源失電，裝置不失電。電源失電50ms后，裝置產生失電SOE（事件記錄），并保存重要數據。
3 功能配置
相瞬時速斷電流保護；相限時速斷電流保護；相過電流保護；相反時限過流保護；零序定時限一段、二段保護；過電壓告警；過電壓跳閘；三相一次重合閘；合閘后加速；控制回路斷線告警；非電量保護；PT斷線告警；負序定時限過流一段；負序定時限過流二段；堵轉保護；啟動時間過長保護；過熱告警保護；過熱跳閘保護；零序過壓保護；不平衡電壓、電流保護；低電壓保護；失壓重啟動保護。
M4系列中壓繼電保護裝置型號及功能配置表（尺寸：寬172×高193×深159，單位：mm）
M5系列中壓繼電保護裝置型號及功能配置表(尺寸：寬163×高267×深202，單位：mm)
M7系列中壓繼電保護裝置型號及功能配置表(尺寸：寬223×高275×深200，單位：mm)
4 外形及尺寸(mm)
4.1 M4系列中壓繼電保護裝置
4.2 M5系列中壓繼電保護裝置
4.3 M7系列中壓繼電保護裝置
5 接線端子
5.1 M4系列中壓繼電保護裝置
5.2 M5系列中壓繼電保護裝置
5.3 M7系列中壓繼電保護裝置
