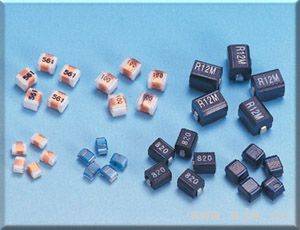

微型 SMD 表面安裝貼片電感
SMDCH 0603/0805/1008/1210 型

形狀和尺寸:(單位 mm)　　

特徵:　　
微型SMD貼片電感是專門為當今的高頻應用而設計的.
瓷芯結構可產生最高的自共振頻率和優良Q值.
這種無磁電感還可確保最優的熱穩定性可預測性,和整批一致性.
磁芯電感擁有低直流電阻和高額定電流,電感值從1.2到10uH.
料號說明 :　　

產品類型:表面安裝電感.
材質:
CH : 瓷芯
F: 鐵氧芯
端子:
G : 鍍金
S : 鍍銀(僅限于SMDFSR型)
包裝方式 : R: 卷帶包裝.
型號 : 1008 型: L=0.1英寸 W=0.08英寸.
電感值:47N 表示 47 nH.
公差 : G:+2%; J:+5%; K:+10%; M:+20%.
電感值和額定電流范圍:
　
SMDCHGR0603 1.6~270nH 0.7~0.17A
SMDCHGR0805 2.2~820nH 0.6~0.18A
SMDCHGR1008 10~10000nH 1.0~0.16A
SMDFSR1008 1.2~10.0nH 0.65~0.30A
SMDCHGR1210 10~4700nH 1.0~0.23A

　
測試設備:
L&Q&SRF : HP4291B 阻抗分析儀及HP16193A 測試夾.
DCR : 毫歐表.
　
電氣特性于25oC測試.
　
特性 :　　
額定電流 :基于溫升不超過 15oC.
工作溫度 :
-40oC 至 125oC (瓷芯)
-40oC 至 85oC (鐵芯)
應用 :　　
尋呼機, 無線電話.
高頻通訊產品.
GPS(全球定位系統).
(可按客戶要求制作)
