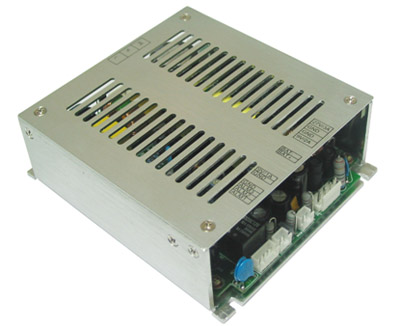

GPAD141M27-2H具有多路輸出的AC/DC中小功率電源
地區城市：廣東省－深圳市 更新時間：2011-5-10 9:13:52
聯 系 人：張小姐 有效期限：2011-11-10 9:13:52
公司名稱：深圳市金威源科技有限公司
電子信箱：cehua@gold-power.com 聯系電話：0755- 83433152
GPAD
一、環境條件
1、工作溫度：
2、貯存溫度：
3、相對濕度：≤95%
4、海拔高度：≤
5、大氣壓力：70～106KPa
6、散熱方式：自然傳導散熱
二、輸入特性
|
項目 |
單位 |
最小值 |
典型值 |
最大值 |
測試條件 |
|
輸入電壓范圍 |
Vac |
165 |
220 |
280 |
|
三、輸出電氣特性
1、基本輸出特性
|
輸出電壓 |
輸出電壓范圍 |
輸出電流范圍 |
負載調整率 |
源調整率 |
紋波 |
|
+27V |
26.7V～27.3V |
|
≤±1％ |
≤±1％ |
≤150ｍV |
|
+9V |
8.8V～9.2V |
|
≤±2％ |
≤±1％ |
≤90ｍV |
備注：紋波測試需在額定輸入/輸出，且在輸出端加并0.1uF薄膜電容和10uF/50V高頻電解電容各一個，示波器帶寬為20MHｚ進行測量。
2、其它輸出特性
|
項目 |
單位 |
最小值 |
典型值 |
最大值 |
測試條件 |
|
輸出功率 |
W |
- |
135 |
|
自然冷 |
|
輸出效率 |
％ |
75 |
|
- |
額定輸入/輸出 |
|
溫度系數 |
/℃ |
|
|
±0.02％ |
|
四、保護功能
|
項目 |
單位 |
有/無 |
最小值 |
典型值 |
最大值 |
恢復特性 |
|
輸入過壓保護 |
V |
有 |
275 |
|
300 |
可自恢復 |
|
+27V輸出過壓保護 |
V |
有 |
30 |
|
33 |
可自恢復 |
|
+9V輸出過壓保護 |
V |
有 |
10 |
|
12.5 |
可自恢復 |
|
+27V輸出限流保護 |
A |
有 |
4.5 |
|
5.5 |
可自恢復，其它路滿載 |
|
+9V輸出限流保護 |
A |
有 |
4 |
|
5.5 |
|
|
短路保護 |
A |
有 |
- |
- |
- |
可長期短路，自恢復 |
