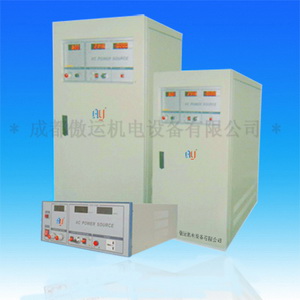

AB系列單三相變頻電源 【成都傲運機電設備有限公司】
地區城市：四川省－成都 更新時間：2011-5-7 14:40:16
聯 系 人：朱先生 有效期限：2012-5-7 14:40:16
電子信箱：l476028517@sina.com 聯系電話：028-83010605
AB系列單三相變頻電源以MPWM 方式制作，用主動元件IGBT 模塊設計，使本機容量可達200KVA，以隔離變壓器輸入及輸出，來增加整機穩定性，特別適應感性、容性及特殊負載，負載測試和壽命試驗可靠性高。成都傲運此系列變頻電源有以下特點
1、AB系列單三相變頻電源高頻MPWM 設計，IGBT 功率推動，體積小、 可靠信高、噪音低。
2、AB系列單三相變頻電源效率達 85%以上。
3、AB系列單三相變頻電源反應快速，對100%除載/加載，穩壓反應時間在 2ms以內。
4、AB系列單三相變頻電源超載能力強，瞬間電流能承受額定電流的300%。
5、AB系列單三相變頻電源波峰因素比（CREST FACTOR RATIO）高于3：1。
6、AB系列單三相變頻電源具過壓、過流、超溫等多重保護及報警裝置。
|
型 號 AB-1005 AB-1010 AB-1020 AB-1030 AB-1050 AB-1100 AB-1150 AB-1200 |
|
輸出容量 0.5KVA 1KVA 2KVA 3KVA 5KVA 10KVA 15KVA 20KVA |
|
制作方式 電晶體放大式 IGBT/PWM脈波寬度調變方式 |
|
輸出頻率 47-500HZ 步距0.1HZ |
|
頻率穩定度 ≤0.01% |
|
輸出電壓 0-150V/0-300V 50-144V/100-288V |
|
輸出電流 4.2/2.1A 8.4/4.2A 16.8/8.4A 25/12.5A 42/21A 84/42A 126/63A 168/84A |
|
負載穩壓率 ≤0.2% ≤0.8% |
|
波形失真 ≤0.2% ≤0.8% |
|
輸入電源 1φ220V±10% 50/60Hz±5% |
|
電表顯示 電壓、電流、頻率、功率四位（LED顯示） 電壓、電流、頻率、四位(LED顯示) |
|
保護裝置 具過載、過流、過溫、短路保護、報警裝置 |
|
重 量(KG) 32 48 57 65 90 150 190 240 |
|
尺 寸(MM) |
|
變頻電源的工作環境 環境溫度0-40°C，相對濕度10-90% |
傲運變頻電源AB 系列 （三相輸入,單相輸出）
|
機 型 |
AB-3106 |
AB-3100 |
AB-3115 |
AB-3120 |
AB-3130 |
AB-3145 |
AB-3160 |
AB-3175 | |||
|
輸出容量 |
6KVA |
10KVA |
15KVA |
20KVA |
30KVA |
45KVA |
60KVA |
75KVA | |||
|
制作方式 |
IGBT/PWM脈波寬度調變方式 | ||||||||||
|
輸出頻率 |
47-500HZ 步距0.1HZ | ||||||||||
|
頻率穩定度 |
≤0.01% | ||||||||||
|
輸出電壓 |
50-144V/100-288V | ||||||||||
|
負載穩壓率 |
≤0.8% | ||||||||||
|
波形失真 |
≤0.8% | ||||||||||
|
輸入電源 |
3φ4W 380V±10% 50/60Hz±5% | ||||||||||
|
電表顯示 |
四位數字式電壓、電流、頻率表（LED顯示） | ||||||||||
|
保護裝置 |
具過載、過流、過溫、短路保護、報警裝置 | ||||||||||
|
重 量(kg) |
95 |
170 |
210 |
270 |
360 |
450 |
540 |
600 | |||
|
尺寸（Ｗ×Ｈ×Ｄ) MM |
480x940x600 |
600x1240x700 |
700x1600x800 | ||||||||
|
工作環境 |
變頻電源的環境溫度0-40°C，相對濕度10-90% | ||||||||||
傲運變頻電源AB－系列 （三相輸入,三相輸出）
|
機 型 AB-33006 AB-33010 AB-33015 AB-33020 AB-33030 AB-33045 AB-33060 AB-33100 AB-33200 |
|
容 量 6KVA 10KVA 15KVA 20KVA 30KVA 45KVA 60KVA 100KVA 200KVA |
|
相 電 流 16.8/8.4A 27.8/13.9A 41.7/20.8A 56/28A 84/42A 125/63A 168/84A 278/139A 556/278A |
|
輸出電壓 50-144V/100-288V |
|
輸出頻率 47-500HZ 步距0.1HZ |
|
負載穩壓率 ≤0.8% |
|
波形失真 ≤0.8% |
|
頻率穩定度 ≤0.01% |
|
相角偏移度 平衡或空載時≤1°，100%不平衡時負載時≤2.5° |
|
輸入電壓 3φ380V±10% 50/60Hz±5% |
|
電表顯示 四位數字式電壓、電流、頻率表（LED顯示） |
|
保護裝置 具過載、過流、過溫、短路保護、報警裝置 |
|
重量(KG) １６０ １８０ ２６０ ３２０ ３８０ ４５０ ７５０ １２００ ２０００ |
|
（Ｗ×Ｈ×Ｄ) MM 480x940x600 600x1240x700 700x1600x800 1000x1800x2000 |
|
工作環境 環境溫度0-40°C，相對濕度10-90% |
|
|
