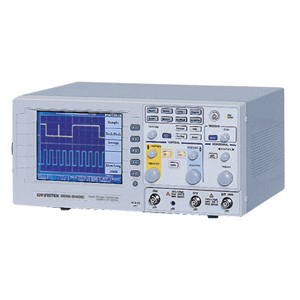

150MHz/250MHz頻寬, 彩色/黑白LCD顯示器
125k深度記憶體以及水平畫面12格超大顯示
25Gs/s重復波形取樣率
15 Auto Measurement Functions to get quick and accurate results
高階觸發功能: 脈波寬度觸發, 電視掃描線觸發, 事件/時間延遲觸發功能
波形GO-No Go判斷, 自動學習模式以及自動設定操作順序功能
快速傅利葉轉換FFT功能
標準界面: USB, RS232以及印表機直接打印接口, 選購接口: GPIB界面
|
| 型號 |
GDS-820 |
GDS-820S |
GDS-820C |
GDS-840S |
GDS-840C |
| 顯示系統 |
| 顯示器 |
單色 (320*240)
5.7" LCD |
單色 (320*240)
5.7" LCD |
彩色(320*240)
5.7" LCD |
單色 (320*240)
5.7" LCD |
彩色(320*240)
5.7" LCD |
| 顯示對比 |
可調整 |
| 波形顯示范圍 |
8 x 10 (8 x 12) 格 |
| 波形顯示模式 |
Dot, Vector, Accumulate |
| 垂直系統 |
| 頻寬 |
DC~150MHz |
DC~150MHz |
DC~150MHz |
DC~250MHz |
DC~250MHz |
| 通道數 |
2 |
2 |
2 |
2 |
2 |
| 垂直解析度 |
8 bit |
| 垂直靈敏度 |
2mV / DIV ~ 5V / DIV |
| 垂直準確度誤差 |
+3% |
| 上升時間 |
<2.3ns |
<2.3ns |
<2.3ns |
<1.4ns |
<1.4ns |
| 垂直端輸入耦合 |
AC, DC, GND |
| 輸入組抗 |
1MΩ + 2%, ~ 22pF |
| 極性 |
標準 & 反向 |
| 訊號 |
與接地間的最大輸入電壓 300V CAT II (DC + AC peak) |
| 波形處理 |
CH1-CH2, CH1+CH2, FFT |
| 偏移范圍 |
2mV/div ~ 50mV/div: ±0.5V
100mV/div ~ 500mV/div: ±5V
1V/div ~ 5V/div: ±50V |
| 頻寬限制 |
20MHz (-3dB) |
| 水平系統 |
| 水平掃描范圍 |
2nS/DIV ~ 5S / DIV (1-2-5 順序) |
| 量測顯示模式 |
MAIN, WINDOW, WINDOW ZOOM, DELAY, ROLL, X-Y |
| 水平準確度誤差 |
+0.01% |
| 水平延遲范圍 |
前置觸發: 20 DIV, 后置觸發: 1000 DIV |
| 訊號獲取系統 |
| 即時取樣率 |
每通道最快取樣率100MSa/s |
| 等效取樣率 |
每通道最快取樣率 25GSa/s |
| 紀錄深度 |
125k / CH |
| 峰值偵測 |
10nS (10μS / DIV ~ 5V / DIV) |
| 獲取模式 |
取樣, 峰值偵測, 平均 |
| 平均次數 |
2, 4, 8, 16, ..., 256 |
| 觸發系統 |
| 觸發類型 |
CH1, CH2, LINE, EXT |
| 觸發模式 |
AUTO-LEVEL, AUTO, NORMAL, SINGLE, TV, TIME-DELAY, EVENT-DELAY
|
| 觸發偶合 |
AC, DC, LF rej, HF rej, Noise rej |
| 觸發靈敏度 |
DC ~ 25MHz : 約 0.35 DIV 或 3.5mV
DC ~ 25MHz : 約 0.35 DIV 或 3.5mV |
25MHz ~ 100MHz : 約 1 DIV 或
10mV25MHz ~ 250MHz : 約1.5 DIV 或 10mV |
| 外部觸發 |
| 外部觸發電壓范圍 |
+15V |
| 外部觸發靈敏度 |
DC ~ 30MHz : 約 50mV 30MHz ~ 100MHz : 約100mV
DC ~ 30MHz : 約 50mV
30MHz ~ 100MHz : 約 100mV
150MHz 100MHz ~ 250MHz : 約 250mV |
| 外部觸發端輸入阻抗 |
1MΩ + 2%, ~ 22pF |
| 外部觸發端最大輸入范圍 |
300V CAT II (DC + AC peak) |
| X-Y |
模式 |
| X-軸 |
輸入 / Y-軸 輸入 通道1 (CH1) / 通道2 (CH2) |
| 相位移 |
于100kHz時+3° |
| 游標以及量測系統 |
| 自動電壓量測總類 |
Vhi, Vlo, Vmax, Vmin, Vpp, Vavg, Vrms |
| 自動時間量測總類 |
Rise Time, Fall Time, Duty Cycle, Frequency, Period, Positive
Width, Negative Width |
| 游標量測 |
兩游標間之電壓差異 (ΔV) |
| 兩游標間之時間差異 |
(ΔT) |
| 兩游標間之頻率差異 |
(1/ΔT) |
| 頻率計數器 |
| 讀值解析度 |
6 位數 |
| 誤差 |
+ 50ppm |
| 范圍 |
直流偶合, 自10Hz到最大頻寬 |
| 訊號種類 |
適用于所有可正常觸發之訊號 (脈波寬度觸發以及視頻觸發除外) |
| 控制面板功能 |
| 自動設定 |
"Autoset" 可自動調整垂直系統, 水平系統以及觸發位準 |
| 儲存/呼叫 |
提供15組量測條件之儲存/呼叫功能 |
| 波形儲存/呼叫 |
提供2組波形之儲存/呼叫功能 |
| 介面USB介面 |
不提供 |
標準介面 |
標準介面 |
標準介面 |
標準介面 |
| RS-232介面 |
不提供 |
標準介面 |
標準介面 |
標準介面 |
標準介面 |
| 印表機介面 |
不提供 |
標準介面 |
標準介面 |
標準介面 |
標準介面 |
| GPIB介面 |
不提供 |
選購介面 |
選購介面 |
選購介面 |
選購介面 |
| 電源電壓 |
| 交流電源電壓范圍 |
交流電 100V ~ 240V, 機器內可自動選擇 |
| 使用交流電源頻率范圍 |
48Hz ~ 63Hz |
| 消耗功率 |
85Watts, 95VA maximum, with fan |
| 配件 |
電源線 x 1 |
| 使用手冊x 1 |
| 測試棒(10:1/1:1) x 2 |
| 尺寸以及重量 |
254(W) x 142(H) x 310(D) mm, 約 4.1kg | |
