特點

• 低噪音模擬信號路徑
• 可通過新的濾波引腳設置器件帶寬
• 5 µs 輸出上升時間，對應步進輸入電流
• 80 千赫帶寬
• 總輸出誤差為 1.5%（當 T_A = 25°C時）
• 小型低厚度 SOIC8 封裝
• 1.2 mΩ 內部傳導電阻
• 引腳 1-4 至 5-8 之間 2.1 V_RMS 最小絕緣電壓
• 5.0 伏特，單電源操作
• 66 至 185 mV/A 輸出靈敏度
• 輸出電壓與交流或直流電流成比例
• 出廠時精確度校準
• 極穩定的輸出偏置電壓
• 近零的磁滯
• 電源電壓的成比例輸出
•

描述

Allegro® ACS712 可為工業、商業和通信系統中的交流或直流電流感測提供經濟實惠且精確的解決方案。該器件封裝便于客戶輕松實施。典型應用包括電動機控制、載荷檢測和管理、開關式電源和過電流故障保護。該器件不可用于汽車應用。

該器件具有精確的低偏置線性霍爾傳感器電路，且其銅制的電流路徑靠近晶片的表面。通過該銅制電流路徑施加的電流能夠生成可被集成霍爾 IC 感應并轉化為成比例電壓的磁場。通過將磁性信號靠近霍爾傳感器，實現器件精確度優化。精確的成比例電壓由穩定斬波型低偏置 BiCMOS 霍爾 IC 提供，該 IC 出廠時已進行精確度編程。

當通過用作電流感測通路的主要銅制電流路徑（從引腳 1 和 2，到 3 和 4）的電流不斷上升時，器件的輸出具有正斜率 (>V_IOUT(Q))。該傳導通路的內電阻通常是 mΩ，具有較低的功率損耗。銅線的粗細允許器件在可達 5× 的過電流條件下運行。傳導通路的接線端與傳感器引腳（引腳 5 到 8）之間電氣絕緣。這讓 ACS712 電流傳感器 IC 可用于那些要求電氣絕緣卻未使用光電絕緣器或其它昂貴絕緣技術的應用。

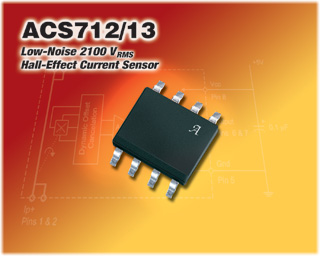

ACS712 采用小型的表面安裝 SOIC8 封裝。引腳架鍍采用 100% 霧錫電鍍，可與標準無鉛 (Pb) 印刷電路板裝配流程兼容。在內部，該器件為無鉛產品，倒裝法使用當前豁免于 RoHS 的高溫含鉛焊球除外。器件在出廠裝運前已完全校準。
