逆變器全自動檢測平臺，并網逆變器測試設備

中國唯一專業生產防孤島保護試驗檢測裝置,可根據以下檢測標準要求定制：1、IEC62116-2008標準； 2、北京鑒衡CNCA-CTS004：2009新標準； 3、德國TUV認證用最新標準 DIN VDE 0126-1-1； 4、美規IEEE1547/IEEE1547.1標準； 5、澳規AS4777 標準；可根據以上各標準生產光伏并網逆變器孤島試驗檢測裝置，為用戶量身定制，滿足不同現場測試需要。
根據2009年8月3日北京鑒衡認證中心發布的CGC/GF001：2009《并網光伏發電專用逆變器技術要求和試驗方法》，根據IEC62116《光伏并網系統用逆變器防孤島測試方法》的相關要求，并網逆變器產品必須嚴格進行出廠試驗和型式試驗，專用標準IEEE 1547 和UL1741也規定要求，所有的并網逆變器必須具有防孤島效應自動保護功能。
逆變器全自動檢測平臺，并網逆變器測試設備滿足并網逆變器的防孤島效應保護試驗、過載保護試驗、過流保護試驗，功率因素測定試驗，工作效率測量試驗，并網電流諧波試驗，ACLT是并網逆變器綜合性能測定必不可少的檢測工具，也是中國唯一應用于并網逆變器產品出廠試驗、型式試驗、防孤島保護試驗的專業檢驗儀器。
ACLT內置有純阻性負載、感性負載、容性負載；三相負載功率獨立控制，三相輸入電壓不平衡時也能精確調試出交流諧振點；功率輸入采用分段式組合控制，可以任意組合模擬各種功率負荷，滿足并網逆變器滿負載檢測需要，精確模擬交流用電設備諧振發生，有效檢測并網逆變器防孤島保護功能。
ACLT并網逆變器防孤島保護試驗檢測裝置：RLC交流測試負載，模擬諧振發生，當諧振發生時，感性電流=容性電流=阻性電流，負載品質因數Q值=1（美標Q值原為2.5,現也改為1）；三相電壓不平衡時，也能精確快速調試出每一相諧振點，科學檢測光伏并網逆變器防孤島保護功能及工作效率、供電性能，是生產車間、實驗室、安裝調試、科研開發必備的檢測工具。
逆變器全自動檢測平臺，并網逆變器測試設備完全滿足并網逆變器產品在出廠試驗、型式試驗和防孤島保護試驗的相關測試要求，目前已廣泛應用于并網逆變器生產企業、并網逆變器的科研開發、并網逆變器檢測鑒定機構、高校電氣實驗室、產品驗收及日常維護測試領域。
一、逆變器全自動檢測平臺，并網逆變器測試設備的突出應用：
1、模擬交流用電設備諧振發生，有效精確檢測并網逆變器防孤島效應保護功能。
2、檢測各種逆變器的工作效率、滿負載運行最大輸出功率及帶載能力。
3、模擬各類復雜工作環境，檢測逆變器在各種環境下的綜合工作性能狀況。
4、應用于使用單位對并網逆變器的產品驗收及日常維護檢測，全面科學檢測各種逆變器供電能力，
并精確提供檢測報告。
5、應用于并網逆變器出廠檢驗、型式試驗、生產調試、科研開發、實驗室電氣試驗、權威機構鑒定檢測等領域。
二、逆變器全自動檢測平臺，并網逆變器測試設備的主要功能：
(1) ABC三相感性電流及ABC三相容性電流值直接分別獨立顯示于控制面板，諧振點癥狀直接顯示于面板上。
(2) 內置的阻性負載、感性負載及容性負載最小標準功率為0.01K，步進幅度0.01K，負荷功率連續可調，可精確模擬交流諧振發生及滿足逆變器防孤島保護功能檢測需要。
(3) ABC三相感性電流及ABC三相容性電流值的最大分辨率為1mA。
(4) 內置電感采用磁路式可控式的負載電抗器，滿足220V50Hz工況下0.01KVA功率調節要求，滿足長時間加載測試過程電感阻抗功率不會發生變化。
(5) 內置電容采用UL認證的標準CBB電容器，滿足220V50Hz工況下0.01KVAR功率調節要求，滿足長時間加載測試過程電容阻抗功率不會發生變化。
(6) 內置電容負載每一支路必須增加有防短路專用保護電路模塊，避免電容器元件在測試過程發生短路燒毀主機。
(7) ABC三相阻性負載、感性負載、容性負載的功率，可以分相獨立控制及調節，滿足三相電壓不平衡條件下精確調節交流諧振點。
(8) 可根據性能參數檢測要求，可以通過操作面板或遠程控制臺設置相應的功率，任意組合、設定放電功率。
(9) 主機采用電子電路控制，具有溫度過熱自動報警保護功能：由于特殊原因出現過熱時，可自動切斷負載。
(10) 采用LCD液晶面板可同時顯示電壓、電流值、功率因數、頻率、有功功率、無功功率等，也可顯示電壓、電流波形�？梢詫�測量數據上傳到PC機上并實現對檢測過程記錄存儲功能。
(11) 新型功耗組件，功率密度高，無紅熱現象，整機由阻性負載、感性負載和容性負載三部分組成。
(12) 功率輸入連續可調。負載采用耗能方式工作，散熱采用強制風冷方式。
(13) 檢測過程的測量數據可以記錄并保存到遠程PC機上（控制室）。
(14) 配備后臺分析軟件，測量數據可以導成WORD和EXCLE格式的檢測報告。
(15) ABC三相電壓、ABC三相電流具有最大值、最小值自動記錄存儲功能；
(16) 主機具有電壓諧波檢測功能，具有電流諧波檢測功能，能以柱狀圖方式直觀顯示諧波含量。
(17) 滿足三相380V并網逆變器性能檢測需要，同時滿足單相220V小功率并網逆變器測試需要。
(18) 可以在遠程控制并調節RLC功率負荷（控制室操作臺上調節）。
(19) 并網逆變器輸出的三相電壓不平衡時，也能精確調試模擬諧振點發生，精確檢測并網逆變器防孤島效應保護功能。

三、逆變器全自動檢測平臺，并網逆變器測試設備的技術參數：
(1) 主機由阻性負載、感性負載和容性負載三部分組成。功率因數±0.3～1可調整。
(2) RLC三部分負載負荷由ABC三相獨立控制開關實現連續可調。
(3) 阻性、感性、容性部分均可自由組合，最小步進幅度10W，滿足精確調試諧振點。
(4) 配備遠程控制臺，控制臺與孤島檢測裝置主機距離為30米。（可選配）
(5) 為防止誤操作導致并網逆變器過載燒機故障，要求遠程控制臺上的功率調節按鍵可關閉鎖定。
(6) 適用環境溫度范圍：－10～+50℃。
(7) 接入負載電壓： 三相AC380V/50Hz（線電壓380V，相電壓220V）。
(8) 接線方式：三相四線制AC380V，或單相AC220V接入均滿足檢測需要。
(9) 電壓精度為±0.5%、電壓分辨率為0.1V。
(10) 頻率測量范圍為40-65Hz。
(11) 電流測量范圍0-500A。
(12) 冷卻方式：風冷。工作電源：交流220V/50Hz或交流380V/50Hz。
(13) ACLT機箱本身帶有控制面板，并帶有RS232接口，主機和計算機相連接，并通過相關軟件實現主機的測量數據傳到遠程PC機中進行分析處理。
(14) PC機軟件可顯示本次測試中的最大功率值，峰峰值。

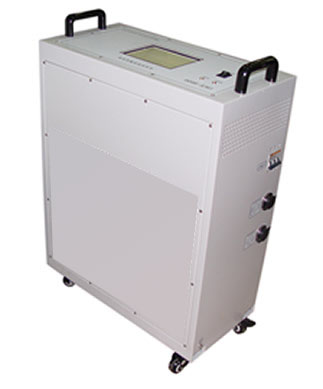

逆變器全自動檢測平臺，并網逆變器測試設備
