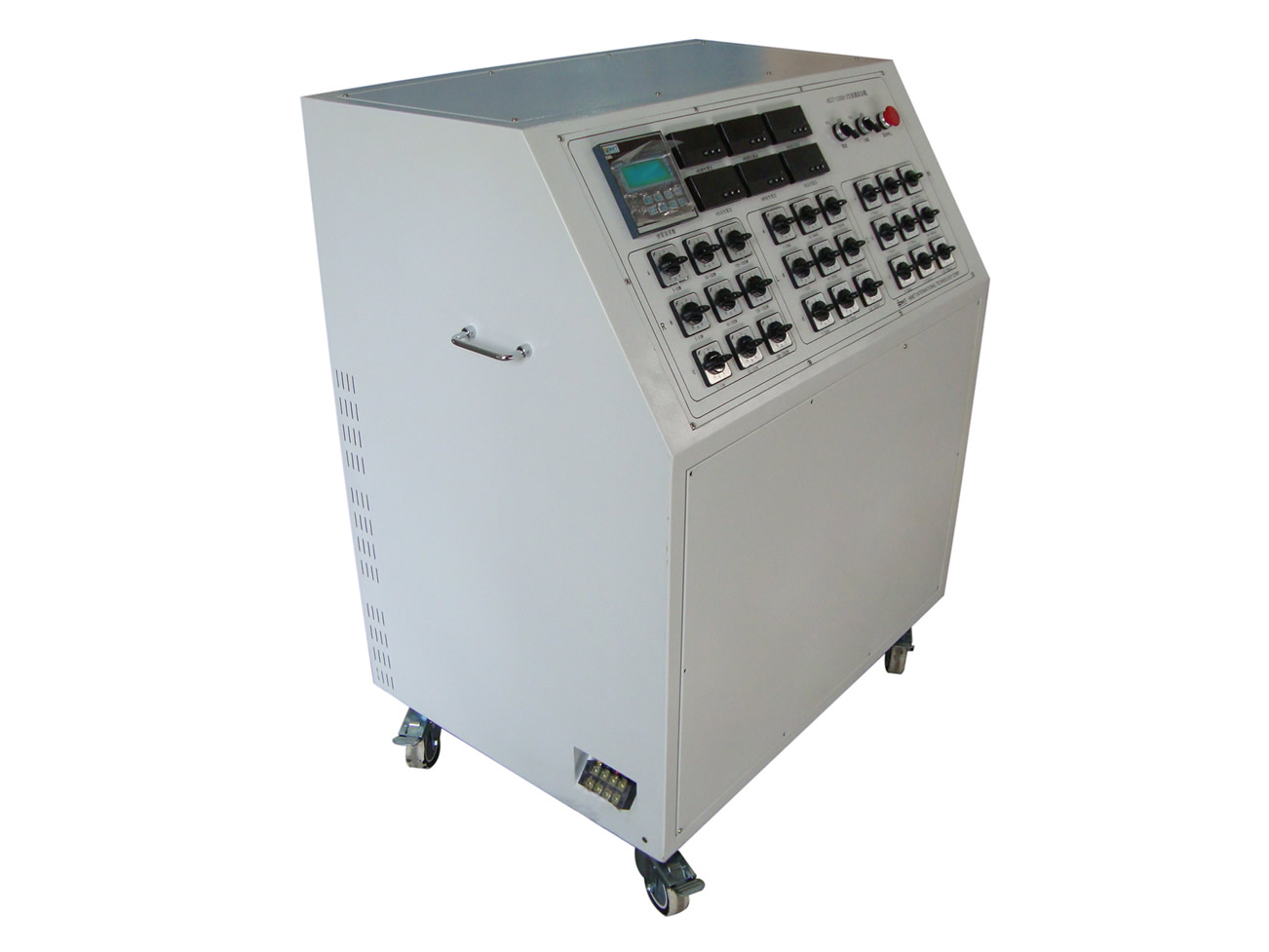

光伏逆變器測試設備，光伏逆變器自動測試系統

根據2009年度新頒發的《并網光伏發電專用逆變器技術要求和試驗方法》，根據IEC62116《光伏并網系統用逆變器防孤島測試方法》的相關要求，并網逆變器產品必須嚴格進行出廠試驗和型式試驗，專用標準IEEE Std. 2000-929 和UL1741也規定要求，所有的并網逆變器必須具有防孤島效應的功能。
光伏逆變器測試設備，光伏逆變器自動測試系統滿足并網逆變器的防孤島效應保護試驗、過載保護試驗、過流保護試驗，功率因素測定試驗，工作效率測量試驗，并網電流諧波試驗，ACLT是并網逆變器綜合性能測定必不可少的檢測工具，也是中國唯一應用于并網逆變器產品出廠試驗、型式試驗、防孤島保護試驗的專業檢驗儀器。
ACLT內置有純阻性負載、感性負載、容性負載；三相負載功率獨立控制，三相輸入電壓不平衡時也能精確調試出交流諧振點；功率輸入采用分段式組合控制，可以任意組合模擬各種功率負荷，滿足并網逆變器滿負載檢測需要，精確模擬交流用電設備諧振發生，有效檢測并網逆變器防孤島保護功能。
光伏逆變器測試設備，光伏逆變器自動測試系統：RLC交流測試負載，模擬諧振發生，當諧振發生時，感性電流=容性電流=阻性電流，Q值=1（美標Q值原為2.5,現也改為1）；三相電壓不平衡時，也能精確快速調試出每一相諧振點，科學檢測光伏并網逆變器防孤島保護功能及工作效率、供電性能，是生產車間、實驗室、安裝調試、科研開發必備的檢測工具。
光伏逆變器測試設備，光伏逆變器自動測試系統完全滿足并網逆變器產品在出廠試驗、型式試驗和防孤島保護試驗的相關測試要求，目前已廣泛應用于并網逆變器生產企業、并網逆變器的科研開發、并網逆變器檢測鑒定機構、高校電氣實驗室、產品驗收及日常維護測試領域。
一、光伏逆變器測試設備，光伏逆變器自動測試系統的突出應用：
1、模擬交流用電設備諧振發生，有效精確檢測并網逆變器防孤島效應保護功能。
2、檢測各種逆變器的工作效率、滿負載運行最大輸出功率及帶載能力。
3、模擬各類復雜工作環境，檢測逆變器在各種環境下的綜合工作性能狀況。
4、應用于使用單位對并網逆變器的產品驗收及日常維護檢測，全面科學檢測各種逆變器供電能力，
并精確提供檢測報告。
5、應用于并網逆變器出廠檢驗、型式試驗、生產調試、科研開發、實驗室電氣試驗、權威機構鑒定檢測等領域。

二、光伏逆變器測試設備，光伏逆變器自動測試系統的主要功能：
(1) ABC三相感性電流及ABC三相容性電流值直接分別獨立顯示于控制面板，諧振點癥狀直接顯示于面板上。
(2) 阻性負載、感性負載及容性負載的最小分辨率為10W，可精確模擬諧振發生及滿足調試需要。
(3) ABC三相感性電流及ABC三相容性電流值的最大分辨率為1mA。
(4) ABC三相阻性負載、感性負載、容性負載的功率大小，分相獨立控制調節，滿足三相電壓不平衡條件下精確調節交流諧振點。
(5) 可根據性能參數檢測要求，通過操作面板設置相應的功率，任意組合、設定放電功率。
(6) 主機采用電子電路控制，具有溫度過熱自動阻斷保護功能：由于特殊原因出現過熱時，可自動切斷負載。
(7) 采用LCD液晶面板可同時顯示電壓、電流值、功率因數、頻率、有功功率、無功功率等，也可顯示電壓、電流波形。還可以將測量數據上傳到PC機上并實現對數據的存儲功能。
(8) 新型功耗組件，功率密度高，無紅熱現象，整機由阻性負載、感性負載和容性負載三部分組成。
(9) 功率輸入采用分段式控制。負載采用耗能方式工作，散熱采用強制風冷方式。
(10) 檢測過程的測量數據可以記錄并保存到遠程PC機上（控制室）。
(11) 配備后臺分析軟件，測量數據可以導成WORD和EXCLE格式的檢測報告。
(12) ABC三相電壓最大值、最小值記錄存儲功能；ABC三相電流最大值、最小值記錄存儲功能。
(13) 主機具有電壓諧波檢測功能，具有電流諧波檢測功能，能以柱狀圖方式直觀顯示諧波含量。
(14) 滿足三相380V并網逆變器性能檢測需要，同時滿足單相220V小功率并網逆變器測試需要。
(15) 可以遠程控制并調節RLC功率負荷（控制室操作臺上調節），也可以在主機上直接控制調節功率。
(16) 三相電壓不平衡，也能精確調試模擬諧振點發生，精確檢測并網逆變器防孤島效應保護功能。

三、光伏逆變器測試設備，光伏逆變器自動測試系統的技術參數：
(1) 主回路由阻性負載、感性負載和容性負載三部分組成。功率因數±0.3～1可調整。
(2) 三部分負載由三相RLC獨立旋轉組合控制及撥動開關分段控制：
ACLT-3803M阻性、感性、容性負載功率分別是33K，滿足30KW以下并網逆變器的孤島保護功能檢測：
阻性負載：分相獨立控制0.01－0.09kW,　0.1-0.9 kW,　1-10 kW（A相、B相、C相分別有三只10檔旋轉組合開關，共九只組合開關）；合計：32.97 KW；
感性負載：分相獨立控制0.01－0.09 kVA，0.1-0.9 kVA,1-10 kVA（A相、B相、C相分別有三只10檔旋轉組合開關，共九只旋轉組合開關）；合計:32.97KVA；
容性負載：分相獨立控制0.01－0.09 kvar, 0.1-0.9 kvar,1-10kvar（A相、B相、C相分別有三只10檔旋轉組合開關，共九只旋轉組合開關）；合計:32.97 kvar .

四、光伏逆變器測試設備，光伏逆變器自動測試系統ACLT在并網逆變器出廠檢驗和型式檢驗項目上的詳細應用：
序號 檢驗項目 型式檢驗 出廠檢驗 檢測工具
1 防孤島效應保護試驗 √ √ ACLT
2 逆變效率試驗 √ √ ACLT
3 并網電流諧波試驗 √ √
4 功率因數測定試驗 √ √ ACLT
5 直流分量試驗 √
6 過載保護試驗 √ √ ACLT
五、光伏逆變器測試設備，光伏逆變器自動測試系統的現場應用工作示意圖
型號 ACLT-3803M ACLT-3830M ACLT-3840M ACLT-3860M 說明
阻性負載功率 32.97KW 109.97KW 139.97KW 209.97KW 分相獨立控制
感性負載功率 32.97KVA 109.97KVA 139.97KVA 209.97KVA 分相獨立控制
容性負載功率 32.97KVAR 109.97KVAR 139.97KVAR 209.97KVAR 分相獨立控制
總裝機容量 98.91K 329.91K 419.91K 629.91K
分相獨立
控制功能 有，RLC三相獨立控制 有，RLC三相獨立控制 有，RLC三相獨立控制 有，RLC三相獨立控制 滿足輸入三相電壓不平衡時調試
遠程功率調節控制功能 配備遠程控制臺，方便功率輸入 配備遠程控制臺，
方便功率輸入 配備遠程控制臺，方便功率輸入 配備遠程控制臺，方便功率輸入 遠程控制功能
按鍵受控功能 有，遠程功率按鍵具有可關閉功能 有，遠程功率按鍵
具有可關閉功能 有，遠程功率按鍵
具有可關閉功能 有，遠程功率按鍵
具有可關閉功能 避免過載導致
燒毀逆變器
步進幅度 10W 10W 10W 10W RLC步進幅度0．01K
電流最大分辨率 1mA 1mA 1mA 1mA 滿足精確調試諧振點
ABC感性電流顯示 有、ABC三相感性電流直接獨立顯示 方便調節諧振點
ABC容性電流顯示 有、ABC三相容性電流直接獨立顯示 方便調節諧振點
諧振點調試功能 有，交流諧振發生癥狀直接顯示于控制面板上
逆變器輸出電壓 3相380V50Hz或單相220V50Hz
控制方式 放電功率連續可調,開關式控制調節功率，增配遠程控制臺
儲存裝置 測量數據直接導入遠程PC機，軟件具有自動記錄并具有數據保存功能
顯示方式 中文顯示界面，數字式背光LCD
顯示內容 顯示三相電壓、電流、頻率、溫度、功率；
每一相的感性電流及容性電流直接顯示于面板，電流最大分辨率1mA，精確調試諧振發生
供應電源 單相220V/50Hz
電壓量測界面 量測范圍：AC 0～550.0V，解析度：0.1V，精確度：±1V
電流量測界面 量測范圍：AC 0～500A，解析度：0.1A，精確度：±1%
溫度量測界面 量測范圍：0～100℃，解析度：0.1℃，精確度：±1℃
分析軟件 隨機贈送中文分析軟件，終身免費升級
備注 可根據用戶現場檢測需要，提供針對性量身定造服務

六、光伏逆變器測試設備，光伏逆變器自動測試系統生產參考的技術標準有：
ACLT并網逆變器試驗檢測裝置的研發生產參考了----
《并網光伏發電專用逆變器技術要求和試驗方法》-2009
GB/T 19939-2005《光伏系統并網技術要求》、
UL 1741:1999《獨立電力系統用逆變器、變換器、控制器》、
AS 4777.2：2005《通過逆變器連接的電源系統的并網 第二部分：逆變器要求》、
IEEE 1547:2003《分布式電源與電力系統進行互連的標準》、
IEEE 1547.1:2005《分布式電源與電力系統的接口設備的測試程序》，
IEC62116《光伏并網系統用逆變器防孤島測試方法》

光伏逆變器測試設備，光伏逆變器自動測試系統
