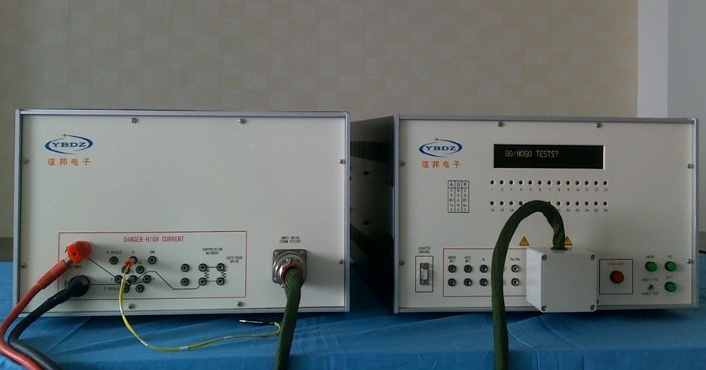

YB580- 絕緣柵雙極晶體管(IGBT)測試儀是YB6500半導體測試儀的選件，是將C-E極間電流放大，分別提供 500A, 1000A和1250A的C-E極電流。
   YB580IGBT測試儀，可測試IGBT參數包括了ICES、BVCES、IGESF、IGESR、VGETH、VGEON、VCESAT、ICON、VF、GFS等全直流參數, 所有小電流指標保證1%重復測試精度, 大電流指標保證2%以內重復測試精度。陽極電流可擴展到400A、500A、1000A、1250A 。
1.電學指標
A-K 極間加壓范圍: ±2.500mV--2000V
A-K 極間測流范圍: ±1nA--49.90A
A-K 極間加流范圍: ±100nA--49.90A
A-K 極間測壓范圍: ±2.500mV--2000V
G-K 極間加壓范圍: ±2.500mV--20V
G-K 極間測流范圍: ±1nA--10A
G-K 極間加流范圍: ±100nA--10A
G-K 極間測壓范圍: ±2.500mV--20V
最大電壓分辨率: 1mV
最大電流分辨率: 1nA
A-K 極間加/測壓精度: 1%+10mV
A-K 極間加/測流精度: 1%+10nA+20pA/V
G-K 極間加/測壓精度: 1%+5mV
G-K 極間加/測流精度: 1%+10nA+20pA/V
電參數測試重復性： 2%
