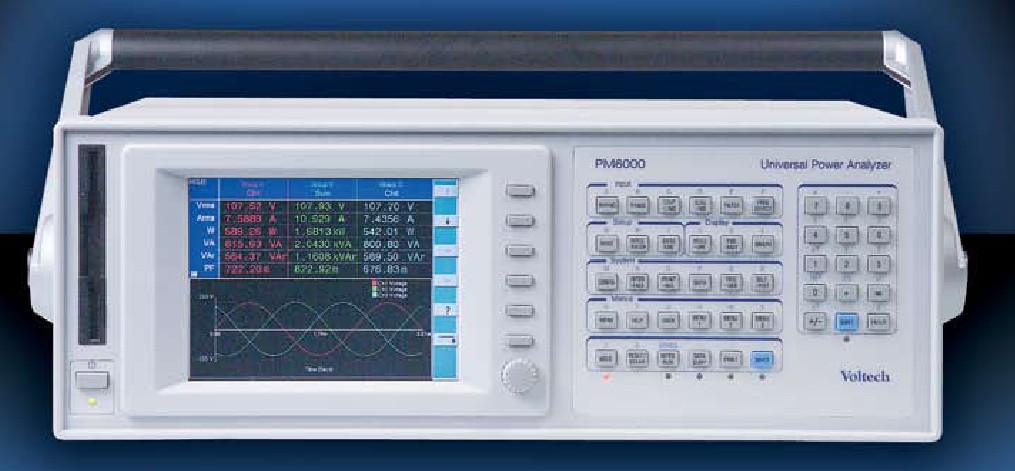

PM6000高精度多通道功率分析儀性能特點

英國voltech PM6000多相電能分析儀測試功能全面，測試數據精確，而且非常簡單易用。英國Voltech PM6000多相電能分析儀可全面測試各類電源設備（包括電能轉換設備，電器設備和電源設備，如開關電源、變頻器、逆變器、PWM驅動、照明燈具、家電設備等）的各項電能指標。

    當您需要正確答案和完全確認的測試結果時，你可以完全信任Voltech的專業測試。 功能強大而又簡單易用，20多年的持續專注造就了今日的Voltech多相電能分析儀。 傾注著獨特的分析算法和精確的模擬設計，所有測試都能在輕按按鈕中得到準確可靠的測試結果。

英國voltech PM6000多相電能分析儀產品特點:

• 直接連接——沒有外接CT（電流傳感器）所導致的誤差
• 波峰因數最大量程為20 - 能夠?qū)Ψ菢藴收�弦波信號進行精確分析
• 可靠的模擬電路設計 - 可承受高達5kV超載
• 離散傅立葉變換實現比快速傅立葉變換更加精確的諧波分析結果
• 采用Voltech專利頻率檢測技術，從而避免了過零頻率檢測方法可能引起的問題
• 內置低功耗等待狀態測試功能-無需特別的配件或通道
• 高采樣率捕獲的所有數據，避免混疊問題
• 清晰的多功能彩色顯示屏
• 強大的接口功能，支持Ethernet、RS232、PCMCIA接口
• 基本精度：電壓，電流精度0.02%,功率精度0.04%,相角精度為：0.005°
• 頻寬；DC 和0.1Hz 到10MHz
• 采樣率：20MSPS 連續模式（瞬態模式則達40MSPS）
• 量測范圍：電壓2000V ，電流30A（分流器或傳感器2.5V）
• 顯示接口：彩高分辨率色VGA 顯屏
• 8MB 記憶容量；可選購加裝內置 30GB 硬盤
• 內置界面： VGA 輸出、雙PCMCIA、Printer 并列列表機接口、鼠標、鍵盤,RS232 接口、SB、網絡LAN
• 波峰因素：波峰因素的測量可達到1：20
• IEC61000軟件可進IEC61000-3-2/3 電流諧波與電壓閃爍（對應國標:GB 17625.1/2最新標準）, 工程PM6VPAS 窗口軟件包可對所有量測參數進行數據儲存和圖型記錄功能.
• 唯一具備諧波和諧間波可追溯源的電力分析,PM6000以通過第三方（NPL英國物理試驗室）進行諧波,諧間波認證,并具有相應的認證報告（見附檔）.

量測功能：
    V（電壓），A（電流），W（功率），VA（總功），Var（無功），PF （功率因素），Impedance （阻抗），Apk/Vpk（ 峰值電流/峰值電壓），F(xiàn)req （頻率），THD（總諧波失真），VHARM （電壓諧波），AHARM （電流諧波），Acf/Vcf （電流波峰素/電壓波峰因素），F(xiàn)und （基本波），Inrush Current （突波電流），Harmonic Analysis （諧波分析），Efficiency 效率測量，
積分器：能測瓦特小時，伏安小時，乏小時，安培小時，平均與目標功率因素積分器。
諧波及相位測量：V，A，W 的諧波測量達到第99 級

英國voltech PM6000多相電能分析儀可選附件:
CT1000電流互感器（1000/100A:1A），CL3000電流鉗（3000A:1A），CL1000電流鉗（1000A:1）， CL100電流鉗（100A:1A），PS1000 （突波測量開關），Ballast CT （高頻電子鎮流器Current Transformer），IMP555 Impedance Network（IEC61000-3-3 測試標準阻抗網絡），PM6000 Visual Power Analysis Software （VPAS），IEC Harmonics ａnd Flicker Software。
• PM6000-6標準附件:
20A測試線6套（每套含:2條黃色線,2條黑色線,2個黃色鱷魚夾,2個黑色鱷魚夾）
電源線1條, RS232接線1條,網絡連接線1條,光盤說明書一份,出廠校證報告1份,外部接線頭6個.

英國voltech PM6000多相電能分析儀技術指標：

1 電壓
1.1量程：5V～2000Vpk （1400V rms）
1.2顯示范圍： 0.001～99999
1.3測量模式： 真有效值及平均值
1.4波峰因素： 可達 20
1.5頻率范圍： DC 及0.5Hz～10MHz
1.6精度： ±0.02%×讀值 ±0.05%×量程
1.7共模電壓干擾：
   60Hz: -100dB
   100Hz: -95dB
   1kHz: -90dB
   10kHz: -80dB
   100kHz: -70dB
   1MHz: -60dB
   5MHz: -30dB
   10MHz: -25dB
1.8最大輸入持續性： 2000Vpk
1.9輸入阻抗: 1 MΩ// 26pF （所有量程）

2 電流 （A）
2.1量程： 0.5A～250Apk （30A rms）
2.2顯示范圍： 0.00001～99999
2.3測量模式：真有效值及平均值
2.4波峰因子：可達20
2.5頻率范圍：DC 及 0.5Hz～10MHz
2.6精度：±0.02%×讀值±0.05%×量程
2.7共模電壓干擾:
   100Hz: -140dB
   1kHz: -140dB
   10kHz: -138dB
   100kHz: -135dB
   1MHz: -120dB
   5MHz: -60dB
   10MHz: -50dB
2.8最大輸入持續性: 30A RMS
2.9輸入阻抗: 10mΩ for 30A 電流鉗
2.10外部分流器: 2MΩ// 12pF

3 功率 （W）
3.1量程：25mW～250kWpk
3.2基本精度： ±0.05%

4視在功率 （VA）
4.1量程（自動/手動） 25mVA ～250kVApk
4.2基本精度：±0.05%

5乏功率 （VAR）
5.1量程 （自動/手動）25mVAr～250kVArpk
5.2基本精度：±0.05%

6功率因子 （PF）
6.1量程 0.000～±1.000
6.2基本精度：±0.05%

7電壓波峰因子/電流波峰因子 （VCF/ACF）
7.1量程 1.000～19.999
7.2基本精度：±0.05%

8峰值電壓 （VPK）
8.1量程 5V～2000Vpk
8.2精度：±0.08%×讀值 ±0.05%×量程

9峰值電流 （APK）
9.1量程 0.5A ～250Apk （顯示范圍可達20MA）
9.2精度：±0.08%×讀值±0.05%×量程

10阻抗/電阻/電抗 （Z/R/X）
10.1阻抗精度：± δV ± δA
10.2電阻精度：± δV ± δA ± { tanθ x （δΦVh1 + δΦAh1） x （π /180）}
10.3電抗精度：± δV ± δA ± {[（δΦVh1 + δΦAh1） / tanθ] X （π /180）}

11 頻率 （F）
11.1量程 5Hz ～10MHz
11.2精度：±0.02%

12直流電壓 （VDC）
12.1量程 ：5V～2000Vpk （1400V rms）
12.2精度：±0.02%×讀值±0.05%×量程

13 交流電流 （ADC）
13.1量程 （自動/手動）  內部分流器: 0.5A～250Apk （30A rms）
13.2精度：±0.02%讀值±0.05%量程

14 電壓諧波 （VH）
14.1量程 ：5V～2000Vpk （1400V rms）
14.2精度：±0.02%×讀值±0.05%×量程

15 電流諧波 （AH）
15.1量程：0.5A～250Apk （30A rms）
15.2精度：±0.02%×讀值±0.05%×量程

16電壓總諧波失真; 電流流總諧波失真 （VTHD;ATHD）
16.1電壓總諧波失真精度 （ Vh22+Vh32+Vh42…..+Vhn2 ） 1/2
16.2電流總諧波失真精度 （ Ah22+Ah32+Ah42…..+Ahn2 ） 1/2

17積分器 （INTEGRATOR）
積分參數 安培小時Ahr、瓦小時Whr、VA 小時VAhr、乏小時
VArh、平均功率Wav、平均功因PFav、積分時間Tint

18頻寬 （BANDWIDTH）
18.1最大頻寬 10MHz
18.2連續頻寬: 2MHz （5MSPS 連續取樣模式）

19系統總體工作條件
19.3 耐壓 （DIELECTRIC STRENGTH）
19.3.1電源輸入耐壓 2.9KVDC
19.3.2電壓輸入耐壓 2kVpk
19.3.3電流輸入耐壓 2kVpk
19.3.4輸入對電源耐壓 2kVpk
備注：δ =容許的變量，例如：δV =容許的電壓變量
