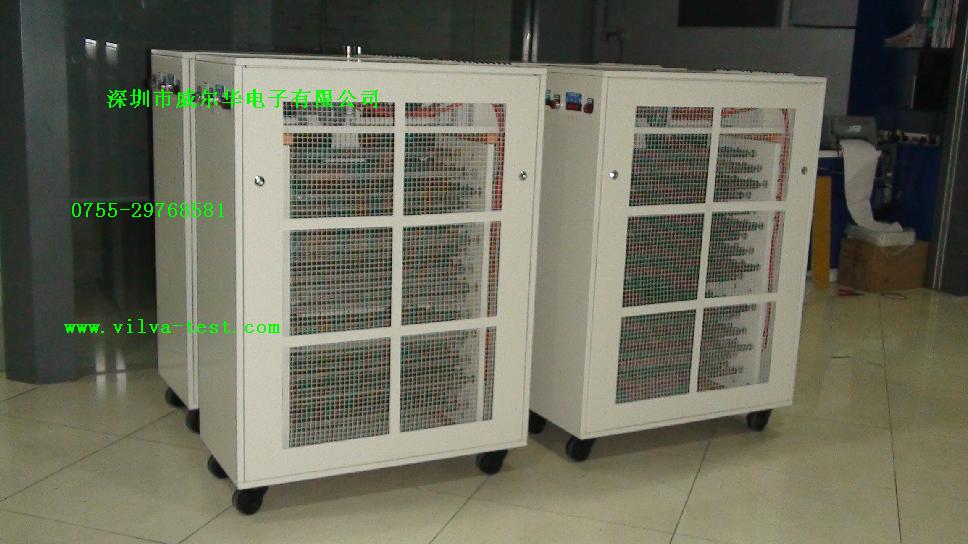

交直流負載箱（柜）主要用于電力、電信等部門及生產廠家的在線大功率UPS、逆變器、開關電源及柴油發電機組的性能檢測、老化等場合。統一分段式功率投入，能耗式工作模式，強制風冷式散熱，大大保證了恒功率放電的可靠性；內部散熱元件采用干式電阻，強制風冷式散熱。用新功耗元件自主知識產權生產，具有功率密度高，無紅熱現象，過熱自動保護功能，在風機不轉的情況下，也不會發生過熱、燒損的情況，安全壽命長；整機采用模塊化設計，操作簡單，維護方便；可根據客戶要求測試電壓、電流等參數，為大功率交直流電源設備提供了科學的檢測手段。

主要功能

用戶可根據性能參數、檢測要求，設定調整放電功率。

可設定放電時間：定時時間到自動關斷負載。

數字表顯示電壓、電流等參數值。

整機采用新型功耗元件，具有過熱自動阻斷的保護功能。

交直流負載箱（柜）有各種規格，系列齊全。有純阻性負載或阻性、感性、容性負載。

具有并機功能。

功能選擇

交直流負載柜：數字表顯示：功率、電壓、電流檢測值。

智能交直流負載柜（LED）：0.5級多功能數字專用儀表，檢測并顯示：交直流電壓、電流、有功功率、功率因數、頻率。可通過RS485微機接口，實現與PC機通訊。

智能交直流負載柜（LCD）：專用液晶儀表顯示：交直流電壓、電流、有功功率、功率因數、電壓頻率；并有1-40次諧波分析。可通過RS485微機接口，與PC機實現通訊。

 技術參數

型號	AC220-22kVA	AC380-100kVA	AC380-200kVA	AC380-500kVA
使用環境溫度	0℃～+50℃
接入交流電壓	交流單相220V	三相380V
放電功率	22 kVA	100 kVA	200 kVA	500 kVA
定時器	0～99小時59分鐘
尺寸	660 ×300 ×590	1000×450×1000	1480×800×1030	1800×900×1600
重量	30	80	200	360
功率可調范圍	0～22 kVA	0～100 kVA	0～200 kVA	0～500 kVA

電壓 AC220V-400V ，功率 6kVA-1000kVA；可依需求選訂。 RLC，RCD電阻/電感/電容式自動負載柜專為UPS等大功率的交直流電源設備的實驗、老化、電參數性能測試、維護而開發的新型模擬負載。可模擬純阻性、感性、容性負載及混合負載的啟動特性、穩定特性、瞬態特性及輸出參數測試及工作過程。檢測交直流電源在接入不同負載時的性能。功率投入統一采用優化分段式，以適應不同負載及不同功率因數的需要。
