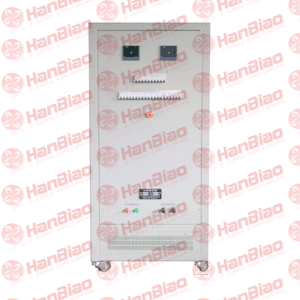

發電機模擬負載箱/三相交流負載箱

HB-LOADBANK負載箱功能簡介及操作方法

一． HB-LOADBANK負載箱概述

HB- LOADBANK負載箱是檢測柴油發電機組、大功率UPS、逆變器、開關電源等電源設備實際帶載能力的重要檢測設備。

二． HB-LOADBANK負載箱功能介紹

HB- LOADBANK負載箱有兩種操作模式：1.使用遠程控制柜操作。2.本地控制面板操作。在使用遠程控制柜或本地面板對負載箱進行各項操作時，有相對應的指示燈對每步操作進行指示。

本負載箱為純阻性交流測試負載箱，測試電阻元件由上百個鎳鉻電阻絲組成。

電阻絲在進行負載測試時，由風機強制冷卻以保證其正常工作。負載箱設有風向開關（AFS）保護，錯誤的風向將阻止負載的投入。

風機采用三相電機，電機采用星形連接，風機電源由負載測試電源或獨立電源提供。電機功率為4kw，轉速為1470轉/分。

設有一個溫度傳感器，安裝于負載箱頂部，配套有一個調節溫控器。調節溫控器位于控制單元內，工作范圍是0-400℃可調（設定值90℃）。當負載箱內部溫度超過溫控器設置的限值后，將脫開負載。

控制回路電源由負載測試電源提供。連接負載電源時注意：正確的相序A—B—C—N，錯誤的相序連接將使風扇反轉，無法進行加載工作。

三． HB-LOADBANK負載箱遠程控制柜操作簡述

該負載箱配套有一遠程控制柜，遠程控制柜上有 “風機開關”、“負載控制開關”各1個,檔位的加/減“負載開關”共計11個檔位開關，并對應有13個指示燈,另有遠程控制指示燈一個。

當測試負載電源送到接入母排后，負載箱進入工作狀態。閉合“風機開關”，風機指示燈將變亮，等待2s后，閉合“負載控制開關”，加載指示燈亮后，方可正常加載。

每檔“負載開關”閉合后，其相應的負載指示燈都將變亮，“負載開關”斷開后，指示燈熄滅

四． 操作前檢查

1. 觀測發電機的輸出電壓。（確認輸出電壓是否為400V，如果為380V， 則每檔的功率需要相應的調整）。

2. 觀測發電機的輸出功率。

3. 確認接線端子上連接相應平方數的電纜。

4. 確認連接合適的接地保護電纜。

5. 確認進、排風通道清潔，場地通風良好，確認排風通道排出的熱空氣不會進入進風通道產生 循環。

6. 閉合風機開關，啟動風機，如果風吹向進風口，則電源的相序接錯，需調整相序。

7. 閉合負載開關，負載可用指示燈變亮。

五． 操作步驟：

1. 步進操作

（1） 檢查所有負載開關是否在斷開位置（負載指示燈熄滅狀態）

（2） 閉合風機啟動開關（風機指示燈亮），觀察風向，確定風向無誤。

（3） 啟動負載開關（負載指示燈亮），根據實際需要加載步進開關。

（4） 根據實際需求加載，每閉合一擋負載開關，對應的負載指示燈變亮。

（5） 加載結束，先斷開負載開關，對應的負載指示燈熄滅。

（6） 保持風機工作，持續1-2分鐘，確定負載箱完全冷卻。

（7） 斷開風機開關（風機指示燈熄滅）

2、突加突減操作

（1） 閉合風機啟動開關（風機指示燈亮），觀察風向，確定風向無誤。

（2） 根據實際需求加載，每閉合一擋負載開關，對應的負載指示燈變亮。

（3） 啟動負載開關（負載指示燈亮），突加負載完成。

（4） 突加步驟完成后，直接關閉負載開關，突減步驟完成。

（5） 突加突減操作完成后，保持風機工作，持續2-3分鐘，確定負載箱完全冷卻

（6） 關閉風機開關。

（7） 建議作突加突減負載測試時，使用單獨的外接電源而不是使用測試電源。

注意：負載箱不提供過載或過流保護,不要在無接地保護的情況下，操作負載箱；必須在門關的狀態下操作負載箱。

六． 負載箱與負載箱遠程控制柜的連接

負載箱與負載箱控制柜之間使用 19根RV-ZR型1mm2電線進行連接，連接時按端子排的號碼一一對應進行連接即可。端子排布方式見圖紙。
