UPS監控管理系統，UPS蓄電池監測儀
概說 平時蓄電池組接在整流設備上進行浮充（Floating Charge），保持在滿充狀態下，以備不時之需。蓄電池組自被安裝妥當，完成初充電（Initial Charge）及放電試驗再 充電后，即被加入直流供電系統使用。然而鉛酸蓄電池經過一段時間使用以后，常易因活性有效物質的脫落變壞，正極柵格腐蝕以及硫化（Sulfuration） 等原因, 其容量逐漸減低。為了估計市電中斷后，蓄電池組尚能供電的時間，就必需定期進行容量（放電）試驗。本公司提供的電池組容量監視設備（BCSU）即是在電池放電和充電狀態下測量電池電流及端電壓變化，自動取得測試數據并及時發出警報的一套設備。

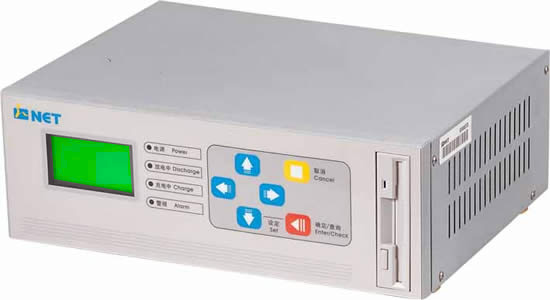

 UPS監控管理系統，UPS蓄電池監測儀BCSU-120N主要功能：
1、 監測主機為監測設備的主體，可同時監測多組蓄電池組。
2、 可通過5-10分鐘短時間放電預估電池剩余容量并評估電池優劣：便于機房維護人員了解電池情況。
3、 具有多種告警功能：能適時發出警報，并停止放電。
4、 監測記錄電池浮充及充放電情況：利用BCSU-120N，可以省卻您測試記錄的煩惱，它會自動的將采集到的數據匯成各種測試曲線—特性比較圖、總電壓曲線、各單體電壓曲線、電壓條曲線、記憶數據表格等，一目了然，而且自動生成測試報告，可隨時打印。
5、 可以通過連接BDCT，對整組電池進行長時間放電，測量每個電池實際容量。
6、 便攜式：操作簡單，可移動，多組蓄電池可共用一臺主機，輪流使用。

UPS監控管理系統，UPS蓄電池監測儀BCSU-120N主要特點：
1、測量功能：可隨時測量及記錄總電壓、總電流、各單體電池電壓等狀況（可設定6-30秒測量一次）。
2、具有浮充時期記錄功能：可在浮充記錄電池狀況，并適時做出“均充”建議（須選外部電池偵測器）。
3、異常告警：當蓄電池組電壓及溫度異常時，將發出告警。
4、主機可獨立作業或多機并聯作業。
5、可自動計算剩余容量，以提供目前電池組所剩余的容量。
7、 可列出特性曲線，及特性比較圖，并判斷蓄電池的優劣。
8、 記錄功能：可記錄浮充期間及充放電期間的蓄電池組電壓、電流等信息。

UPS監控管理系統，UPS蓄電池監測儀BCSU-120N硬件及周邊設備：
1、導帶型電流傳導型：本傳感器能將通過電池的電流數據傳至電池組容量監測器。（本傳感器為組裝方式）。
2、具有測量單電池電壓（0-16V）的回路。
3、具有測量每一蓄電池組總電壓及總電流的回路。
4、電腦連線功能：可與電腦連接、采集充放電的參數并進行電池性能評估及分析， 可與動力集中監控聯網，具有遠端監測功能。
5、具有LCD背光顯示，實時顯示現場各種電壓、電流、溫度等信息。
6、智能性數字面板輸入，設定查詢更加快捷，操作更為方便。
7、信號電纜線為0.3mm PVC導線。
9、 保護裝置：每一回路均為鍍金銅頭接觸并有過流保護裝置。
10、 記憶裝置：本機內部記憶裝置采用FLASH ROM設計，記憶保存能力達10年。

BCSU-120N專利技術
BCSU-120N獨有的蓄電池剩余容量分析新技術，該技術已專利經在美國、中國大陸、中國臺灣申請了發明專利。利用BCSU-120N通過5～10分鐘在線監測蓄電池組放電，即會找出蓄電池組中最差單體，并自動計算出蓄電池組各單體的實際容量和剩余容量。

BCSU-120N技術參數

特性 技術參數
應用范圍 電力操作電源220V蓄電池系統
適用場合 便攜式、可移動，適用于變電站、發電廠220V蓄電池系統
單體電壓采集方式 有線采集
剩余容量分析功能 有
監測電池組數 1組
存儲方式 主機內置閃存盤，外置USB接口
環境要求 溫度：5~50℃ 濕度：10%~90%
電源要求   AC：220V±15%
通信速率 RS-232:300bps~19200bps可調
RS-485: 300bps~19200bps可調
電流測量界面 A. 測量范圍：0~300A
B. 分辨率：0.1A
C.  精度：±2%
總電壓測量界面 A. 測量范圍：0~300V
B. 分辨率：0.16V
C. 精度：±0.1%
D. 輸入阻抗:1MΩ以上
E. 耐壓：1000V
電壓測量界面 A. 基本單位：120路
B. 測量范圍：0~16V
C. 分辨率：±4mv
D. 精度：±20mv
E. 輸入阻抗:1MΩ以上
F. 耐壓：1000V
