1. 產品簡介

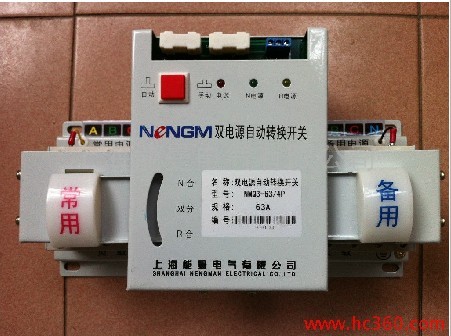

上海能曼電氣63型雙電源自動轉換開關電器(以下簡稱轉換開關)適用于交流50Hz或60Hz，額定工作電壓400V，額定工作電流63A及以下的雙回路供電系統。可根據需要對兩路電源之間的選擇性轉換。產品具有短路、過載、欠電壓、失壓保護功能，同時還具備消防、雙分和輸出合閘信號功能。特別適用于需要消防要求的寫字樓、商場、銀行、車站、醫院及高層建筑照明線路的安裝使用。
產品符合GB/T14048、11標準。
2. 型號及含義

3. 正常工作條件
▲周?chē)�空氣溫度上限值不超過+40℃，下限值低于-5℃，24h的平均值不超過+35℃。
▲安裝地點的海拔高度不超過2000m。
▲大氣的相對濕度在周?chē)�空氣溫�?40℃時不超過50％，在較低的溫度下，可以有較高的濕度；
▲最濕月的月平均最低溫度為+25℃時，平均值最大相對濕度為90％，并考慮到因濕度變化發生在產品表面的凝霜，應采取特殊的措施。
▲污染等級為Ⅲ級。
▲運行地點無強烈振動和沖擊，無腐蝕和破壞絕緣有害氣體，無嚴重塵埃，無導電微粒和爆炸危險物質，無強電磁干擾。
4. 裝配接線
接線時，常用電源N應接入常用電源執行斷路器QN，備用電源R應接入備用電源執行斷路器QR當0N和QR為四極斷路器時，接線方式按接線圖，其中QN和QR的1，3，5為三相進線端，2、4、6三相出線端，7為零線進線端，8為零線出線端。若選用斷路器為三極斷路器，則必須將常用電源(N)的零線NN和備用電源(R)的零線NR同時接到三極專用接線零端子上。
具體操作見接線圖。
自動轉換開關控制器的工作電源取自斷路器0N和QR的進線端和零線，若選用斷路器為三極斷路器時，必須要接兩路來的零線即NN和NR，該三極專用接線零端子在兩臺斷路器中間。在自動轉換開關安裝，接線過程中，切不要把原接在進線端的本機控制線用掉，碰斷或短路。
5. 使用操作
無論常用電源和備用電源有無電壓，均可采用手動操作方式。手動操作時，應將手動一自動按鈕置于手動位置，當推動手柄順時針旋轉至終端時，備用電源執行斷路器QN分閘，常用電源執行斷路器QN合閘，當推動手柄逆時針旋轉至終端時，備用電源執行斷路器QN合閘，常用電源執行斷路器QN分閘。
面板中，電源指示燈(黃)指示自動控制盒工作電源，若該燈不亮，說明自動控制盒工作電源有故障，不能操作開關。待修復正常后，將手動一自動按鈕置于自動位置狀態，如果常用電源供電正常，轉換開關將自動投入常用電源執行斷路器0N合閘狀態，面板中N電源指示燈(綠)亮；如果常用電源供電不正常，則轉換開關將自動投入斷路器QN分閘，QR合閘位置狀態，面板中R電源指示燈(綠)亮。
6. 維護
自動轉換開關面板設有兩只1A熔斷器和一只三節接線端子，熔斷器作為自動控制盒短路保護，接線端子則為指示信號燈至控制箱面板提供有源電源，其電壓為交流220V， 電源為150Ma，其中1為常用電源信號燈電源，2為備用電源信號燈電源，具體操作可參考隨機攜帶接線圖中的控制箱信號燈外接虛線部分。
