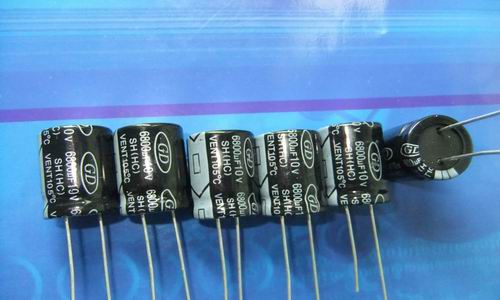

插件鋁電解電容（SH6800uf10v尺寸16x26）
信息類型：庫存信息 所屬類別：電子元件
地區城市：廣東省 －深圳市 更新時間：2014-4-25 18:00:06
聯 系 人： 林 有效期限：2014-5-25 16:31:09
公司名稱：華凱電容（深圳）有限公司
電子信箱：AGL100@163.com 聯系電話：15817353058
地區城市：廣東省 －深圳市 更新時間：2014-4-25 18:00:06
聯 系 人： 林 有效期限：2014-5-25 16:31:09
公司名稱：華凱電容（深圳）有限公司
電子信箱：AGL100@163.com 聯系電話：15817353058
詳細描述
SH Series
SH 系列 105℃
特點
◆適用于通訊設備、開關電源等電路中。
◆ 安全防爆閥設計。
SH Series 105℃
Fearures
◆ Used in communication equipments,switching power supply,etc。
◆ Safety vent construction design 。
技術要求 Specifications
|
項目ltem |
特性Performance Characteristics | ||||||||||||||||||||||||||||||||||||||||||||||||
|
使用溫度范圍
Operating Temperature Range |
-40to+105℃ |
-25to+105℃ | |||||||||||||||||||||||||||||||||||||||||||||||
|
額定電壓范圍
Rated Voltage Range |
6.3to100VDC |
160to450VDC | |||||||||||||||||||||||||||||||||||||||||||||||
|
電容量范圍
Capacitance Range |
0.1to15000μF |
0.47to220μF | |||||||||||||||||||||||||||||||||||||||||||||||
|
電容量允差
Capacitance Tolerance |
±20%（100Hz or 120Hz，+20℃） | ||||||||||||||||||||||||||||||||||||||||||||||||
|
漏電流Leakage Current
（+20℃，最大max） |
I≤0.01CV或3（μA）額定工作電壓充電1分鐘后讀數，取大者 I≤0.01CV or 3（μA）After1minutes,whichever is greater measured with rated working voltage applied |
I≤0.03CV+10（μA）額定工作電壓充電1分鐘后讀數，
取大者 I≤0.03CV+10（μA）After
1minutes,whichever is greater measured with rated working voltage applied | |||||||||||||||||||||||||||||||||||||||||||||||
|
損耗角正切值
Dissipation Factor
（tgδ） |
容量>1000μF時，每增加1000μF D.F值增加2%（ 100Hz or 120Hz，+20℃）
For capacitance1000μF,Add 2%per another 1000μF （100Hz or 120Hz，+20℃） | ||||||||||||||||||||||||||||||||||||||||||||||||
|
低溫特性
Low Temperature
Characteristics
（120Hz） |
阻抗比，最大Impedance ratio ,max
容量>1000μF時，每增加1000μF ，Z - 25℃ / Z+20 ℃值增加0.5%, Z - 40℃ / Z+20 ℃值增加1% Fpr capacitance>1000μF , and 0.5% per another 1000μF for Z-25℃/Z+20℃, add 1% per another 1000μF for Z-40℃/Z+20℃ | ||||||||||||||||||||||||||||||||||||||||||||||||
|
負荷壽命Load Life |
試驗條件 |
Test conditions | |||||||||||||||||||||||||||||||||||||||||||||||
|
持續時間:2000小時 |
Duration time: 2000hours | ||||||||||||||||||||||||||||||||||||||||||||||||
|
環境溫度:+105℃ |
Ambient timperature: +105℃ | ||||||||||||||||||||||||||||||||||||||||||||||||
|
施加電壓:額定工作電壓（VDC） |
Applied voltage: Rated Working Voltage（DVC） | ||||||||||||||||||||||||||||||||||||||||||||||||
|
試驗后要求:室溫下恢復16小時,+20℃測試 |
After test requirements: Resumde 16 hours at
normal temperature | ||||||||||||||||||||||||||||||||||||||||||||||||
|
電容量變化:≤20%規定值 |
Capacitance change:≤20% of the initial measured value | ||||||||||||||||||||||||||||||||||||||||||||||||
|
損耗角正切值:≤200%初始值 | <TD style="BORDER-BOTTOM: #000 1px solid; BORDER-LEFT: #ece9d8; PADDING-BOTTOM: 0cm; BACKGROUND-COLOR: transparent; PADDING-LEFT: 7px; WIDTH: 294px; P
|||||||||||||||||||||||||||||||||||||||||||||||||
