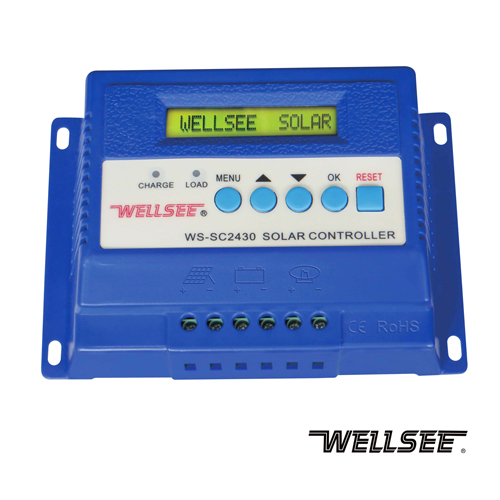

WS-SC2430維爾仕太陽能三階充放電控制器
品牌： 維爾仕 尺寸： 164*110*45mm
品名： 太陽能三階充放電控制器 重量： 500g
型號： WS-SC2430 規格： 27臺/箱

________________________________________
WS-SC2430 維爾仕太陽能三階充放電控制器
中國太陽能充放電控制器特大型研發生產企業、維爾仕太陽能控制器、光伏設備全球供應商。維爾仕通過了ISO9001, CE and RoHS 認證。武漢維爾仕可根據用戶需求設計制造。誠征各區域代理商！

WS-SC2430 維爾仕太陽能三階控制器（維爾仕光伏控制器 / 太陽能充放電控制器），應用于太陽能光伏系統中，協調太陽能電池板、蓄電池、負載的工作。本控制器不同于其它的太陽能控制器，具有先進的三階段充電功能，實現蓄電池的完全充電。并增加了全面的保護功能，使整個太陽能光伏系統高效、安全的運作。
維爾仕太陽能三階控制器完全區別于普通太陽能控制器，具有獨到之處---三階充電模式：按照蓄電池充電特性曲線進行充電，采用“恒流→恒壓限流→涓流浮充”智能三階段充電模式。使蓄電池充滿電量；具備先進的人機交互功能，用戶可調充電電壓。
三階充電模式（12V系統為例）：
1、恒流全充電階段，利用光板準恒流輸出特性直接對電池充電，直到電池電壓為13.7V（可以調節）；
2、恒壓充電階段，通過PWM控制，電池電壓保持在13.7V，直到充電電流小于涓流值；
3、進入涓流充電階段，繼續調整PWM，使充電電流保持在涓流狀態，直到電池電壓達到14.2V，充電結束。
如果電池電壓充電起始電壓大于最低保護電壓，防止頻繁過度充電，系統自動進入浮充模式；起始充電電壓小于最低保護電壓，則進入三階充電模式。

三階段充電法在充電開始和結束時采用恒電流充電，中間用恒電壓充電。當電流衰減到預定值時，由第二階段轉換到第三階段。這種方法可以將出氣量減到最少，更好的保護蓄電池；最主要的是能真正充飽蓄電池。

WS-SC2430 維爾仕太陽能三階控制器適用于所有類型的光電面板及鉛酸型電池（其他類型電池可根據用戶定制充電曲線），MCU（微處理控制器）具有PWM（脈沖寬頻調制）程序。根據電池類型及電池板供電情況，能從PV面板提供快速、最佳的充電電壓及電流。
產品功能：
• 恒流→恒壓限流→涓流浮充”智能三階段充電模式
• CPU控制，液晶屏顯示
• 自動識別輸入電壓
• 適用多種類型耐用的蓄電池
• 微處理控制器脈寬調制（PWM）充電
• 可設置低壓斷開/恢復連接直流輸出負載端子時的電池電壓值
• 溫度感應器補償電池充電
• 防PV反充保護電路
• 過載保護
• 電池過充保護
• 短路保護
• 反向放電保護
• 極性反接保護
• 雷電保護
• 欠壓保護
• LCD參數輪流顯示
技術參數：

規格 WS-SC2430 20A WS-SC2430 25A WS-SC2430 30A
額定電壓 12V/24V 電壓自動識別
最大負載電流 20A 25A 30A
輸入電壓范圍 12V～20V / 24V～40V
長度≤1m的情況下
充電回路壓降 ＜0.25V
長度≤1m的情況下
放電回路壓降 ＜0.05V
超壓保護 17V / 34V
浮充模式充滿斷開
三階模式充滿斷開 13.7V / 27.4V
14.2/28.4V
欠壓斷開 10.5~11V / 21V~22V
溫度補償 -3mv/℃/cell
空載損耗 ≤20mA
最大電線規格 4mm2
環境溫度 -35℃—+75℃

接線方法
本公司生產的太陽能充電控制器總共有六個接線孔，從左到右分別接，（1）太陽能板正極 ，（2）太陽能板負極，（3）蓄電池正極，（4）蓄電池負極，（5）負載正極，（6）負載負極。在接線之前，請確認太陽能板輸出電壓、電池電壓、負載輸入電壓三者一致，否則系統不能正常運行
接線步驟
首先控制器接上蓄電池:
將蓄電池的正極和負極相應的接入控制器的第三個和第四個接線孔（從左數），接入后控制器的“BATTERY”顯示燈會亮，代表蓄電池連接正確。否則請檢查蓄電池是否接入正確。在進行下一步接線步驟之前應確保蓄電池連接正常。
然后控制器接上太陽能板或接上負載
將太陽能板的正極和負極相應接入控制器的第一個和第二個接線孔（從左數），禁止反接，接入時不必擔心電池反充；或將負載電器的正極和負極相應接入控制器的第五和第六個接線孔（從左數），禁止反接、禁止短路。否則會損壞負載電器。
線接好后，系統就可以通電使用了。
