    對有些造紙廠家來說，要面對許多電能質量問題，比如系統諧波嚴重、功率因數低、系統電壓不穩定。一方面，電力遠距離傳輸的時候，線路末端電壓波動大；另外，工廠里有一些電氣負載，如啟動頻繁的馬達。這兩方面會導致系統無功缺口難以補償、設備運行時出現失靈、暫停或電機和電子器件過早老化的現象。常規的無功補償產品難以適應負荷的頻繁變化，而且大量高次諧波的存在也導致無功補償裝置引起諧波放大、斷路器跳閘、以及電容器頻繁燒毀。
典型案例：
　　我公司為給某造紙廠加裝500 kvar低壓自動補償柜，補償前功率因數小于0.75，線路電流1300 A，自動補償到功率因數為0.96后一次電流是1000 A，直觀減少線路電流25%左右。
　　根據電路原理，線路的損耗與負荷電流的平方成正比，線路電流大則損耗大，線路電流減小則線損減少。
　　本例中線路補償后電流大約是補償前電流的0.77，所以補償后的線路損耗大概是補償前線路損耗的59%。
　　按上表所示：功率因數從0.7提高到1，補償后的線路損耗為補償前線路損耗的49%；線路功率因數從0.75提高到0.95后，線路損耗為補償前的63%，降低線損效果明顯。

設備簡介

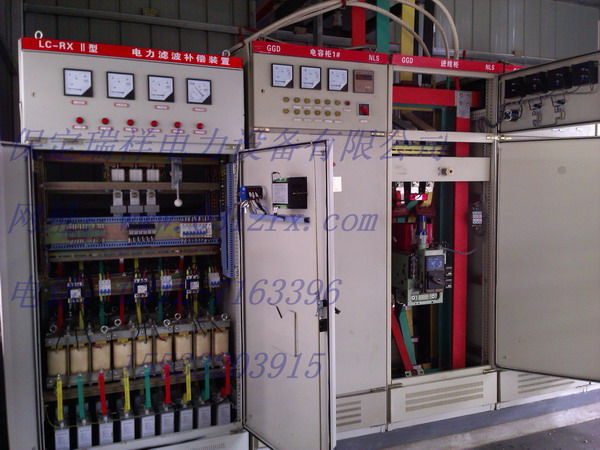

LC-RXⅡ濾波補償裝置是一種經濟型濾波兼補償設備，濾波補償回路由電容器和電抗器組成，電容器電抗器通過專業設計制造，具有較高的場強和穩定性。投切控制設置為自動和手動投切，根據諧波源設備的使用情況由控制器或工作人員投切濾波各支路。操作簡單，維護方便，經濟實用。 主要適用于電力系統含有諧波，負荷變化平穩，需要補償無功功率提高功率因數，改善設備使用效率，避免無功罰款的用戶。凡涉及到整流、逆變、變頻的電氣設備都可以使用。
LC-RX Ⅱ型濾波補償裝置是采用微電腦動態補償控制器，主回路采用高性能接觸器投切濾波支路的控制方式，自動投切。設備技術先進、功能完備、可靠性高、維護量小、經久耐用等特點。就地進行濾波補償，改善用戶的功率因數及諧波狀況，實現節能提高用戶經濟效益。裝置能在外部故障或停電時自動退出工作，送電后自動恢復運行。



主要特點
1.針對用戶系統諧波無功專門設計制造，抑制高次諧波補償無功功率。
2.采用高性能接觸器及綜合保護控制系統投切各濾波補償支路，使設備操作簡單安全可靠。
3.設備投入，受電功率因數提高到0.95以上，使配電網的線損降低、配電變壓器的承載效率增加。
4.快速檢測系統情況，根據系統要求（諧波情況、無功情況）自動或手動投切，實時濾波補償無功。
5.改善沖擊負載引起的電流沖擊，減少電壓波動和抑制電壓閃變，提高電壓穩定性，改善電壓質量。
6. 保護功能齊全，具有短路保護、過壓保護、過流保護等，運行可靠性高。

設備規范
工作頻率：工頻50Hz （偏差1Hz）
工作電壓：220V/380V/660/750V/1000V （-15%～+10%）
環境溫度： -25~+40°C
環境濕度：相對濕度<=85%（25℃）
空氣質量：無腐蝕性氣體，無導電塵埃，無易燃易爆氣體。
海拔高度： <=2000m
