電腦電源的工作原理(圖)
2005/11/14 15:13:47 電源在線網
有一點電腦常識的朋友都知道，CPU的工作電壓很低，稍高一些就有燒毀的可能。而大家都知道我國的市電電壓是220V高壓交流電，這么大的電壓轉換，電源究竟是如何完成的呢？
電源簡單的工作原理是這樣的，市電進入電源后經整流和濾波轉為高壓直流電，再通過開關電路和高頻開關變壓器轉為高頻率低壓脈沖，再經過整流和濾波，最終輸出低電壓的直流電源。
這些工序看似很簡單，但其實并不簡單，這需要很多的處理過程。下面就根據一款比較普遍的電源，來為大家講解這個過程。

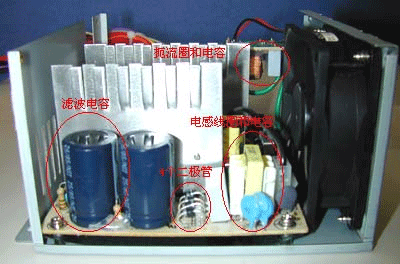

市電進入電源，首先要經過扼流流圈和電容，濾除高頻雜波和同相干擾信號。然后再經過電感線圈和電容，進一步濾除高頻雜波。接下來再經過由4個二極管組成的全橋電路整流（編者注：也有半橋電路），和大容量的濾波電容濾波后，電流才由高壓交流電轉換為高壓直流電。
雖然經過了交流-----直流的過程，但這還只是個先頭工序，電流還是不能直接供給電腦使用的，還要做進一步的調整。

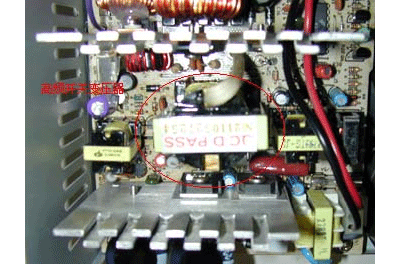

經過了交直轉換后，電流就進入了整個電源最核心的部分－－開關電路。開關電路主要由兩個開關管組成，通過它們的輪流導通和截止，便將直流電轉換為高頻率的脈動直流電。接下來，再送到高頻開關變壓器上進行降壓。

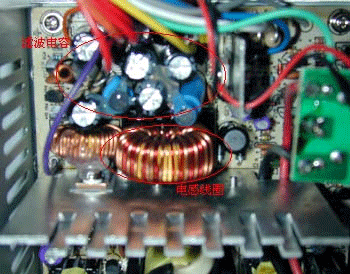

經過高頻開關變壓器降壓后的脈動電壓，同樣要使用二極管和濾波電容進行整流和濾波，此外還會有1、2個電感線圈與濾波電容一起濾除高頻交流成分。
經過上面一系列工序后，輸出的的電流，才算真正完成電腦所需要的較為純凈的低壓直流電。
電源簡單的工作原理是這樣的，市電進入電源后經整流和濾波轉為高壓直流電，再通過開關電路和高頻開關變壓器轉為高頻率低壓脈沖，再經過整流和濾波，最終輸出低電壓的直流電源。
這些工序看似很簡單，但其實并不簡單，這需要很多的處理過程。下面就根據一款比較普遍的電源，來為大家講解這個過程。
市電進入電源，首先要經過扼流流圈和電容，濾除高頻雜波和同相干擾信號。然后再經過電感線圈和電容，進一步濾除高頻雜波。接下來再經過由4個二極管組成的全橋電路整流（編者注：也有半橋電路），和大容量的濾波電容濾波后，電流才由高壓交流電轉換為高壓直流電。
雖然經過了交流-----直流的過程，但這還只是個先頭工序，電流還是不能直接供給電腦使用的，還要做進一步的調整。
經過了交直轉換后，電流就進入了整個電源最核心的部分－－開關電路。開關電路主要由兩個開關管組成，通過它們的輪流導通和截止，便將直流電轉換為高頻率的脈動直流電。接下來，再送到高頻開關變壓器上進行降壓。
經過高頻開關變壓器降壓后的脈動電壓，同樣要使用二極管和濾波電容進行整流和濾波，此外還會有1、2個電感線圈與濾波電容一起濾除高頻交流成分。
經過上面一系列工序后，輸出的的電流，才算真正完成電腦所需要的較為純凈的低壓直流電。
