RCC變換器原理與應用(圖)
2006/7/31 10:20:47 電源在線網
RCC(RINGING CHOKE CONVERTER)是一種非定頻電源，在國內有很多場合應用。
1. 開關電源的自激振蕩狀態

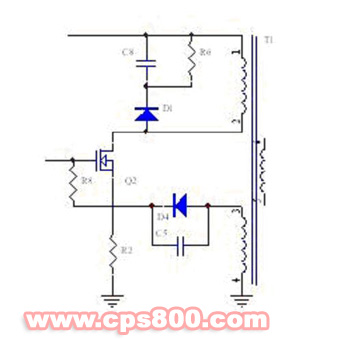

220V市電壓整流濾波電路產生的300V直流電壓分兩路輸出：一路通過開關壓器T1初級繞組加到開
關管Q2的漏極（D極）；另一路通過啟動電阻R1加到開關管Q2柵極（G極），使Q2導通。開關管Q2導通后，其集成電極流在開關變壓器T1初級組上產生○1正、○2負的感應電動勢。由于互感，T1正反饋繞組相應產生○3正、○4負的感應電動勢。于是T1○3腳上的正脈沖電壓通過C5、R8加到Q2的G極與源極（S極）之間，使Q2漏極電流進一步增大，于是開關管Q2在正反饋雪崩過程的作用下，迅速進入飽和狀態。
開關管Q2在飽和期間，開關變壓器T1次級繞組所接的整流濾波電路因感應電動勢反相而截止，于是電能便以磁能的方式存儲在T1初級繞組內部。由于正反饋雪崩過程時間極短，定時電容C5來不及充電（等效于短路）。在Q2進入飽和狀態后，正反饋繞組上的感應電壓對C5充電，隨著C5充電的不斷進行，其兩端電位差升高。于是Q2以導通回路被切斷，使Q2退出飽和狀態。
開關管Q2退出飽和狀態后，其內阻增大，導致漏極電流進一步下降。由于電感中的電流不能突變，于是開關變壓器T1各個繞組的感應電動勢反相，正反饋繞組○3端負的脈沖電壓與定時電容C5所充的電壓疊加后，使Q2迅速截止。
開關管Q2在截止期間，定時電容C5放電，以便為下一個正反饋電壓（驅動電壓）提供電路，保證開關管Q2能夠再次進入飽和狀態。同時，開關變壓器T1初級繞組存儲的能量耦合到次級繞組并通過整流管整流后，向濾波電容提供能量。
當初級繞組的能量下降到一定值時，根據電感中的電流不能突變的原理，初級繞組便產生一個反鉛電動勢，以抵抗電流的下降，該電流在T1初級繞組產生○1正、○2負的感應電動勢。T1○3腳感生和正脈沖電壓通過正反饋回路，使開關管Q2又重新導通。因此，開關電源電路便工作在自激振蕩狀態。
通過以上介紹可知，在自激振蕩狀態，開關管的導通時間由定時電容C5充電時間決定；開關管截
止時間，由C5放電時間決定。
在開關管Q2截止期間，開關變壓器T1初級繞組存儲的能量經次級繞組的耦合，二極管整流供負載。
1. 開關電源的自激振蕩狀態
220V市電壓整流濾波電路產生的300V直流電壓分兩路輸出：一路通過開關壓器T1初級繞組加到開
關管Q2的漏極（D極）；另一路通過啟動電阻R1加到開關管Q2柵極（G極），使Q2導通。開關管Q2導通后，其集成電極流在開關變壓器T1初級組上產生○1正、○2負的感應電動勢。由于互感，T1正反饋繞組相應產生○3正、○4負的感應電動勢。于是T1○3腳上的正脈沖電壓通過C5、R8加到Q2的G極與源極（S極）之間，使Q2漏極電流進一步增大，于是開關管Q2在正反饋雪崩過程的作用下，迅速進入飽和狀態。
開關管Q2在飽和期間，開關變壓器T1次級繞組所接的整流濾波電路因感應電動勢反相而截止，于是電能便以磁能的方式存儲在T1初級繞組內部。由于正反饋雪崩過程時間極短，定時電容C5來不及充電（等效于短路）。在Q2進入飽和狀態后，正反饋繞組上的感應電壓對C5充電，隨著C5充電的不斷進行，其兩端電位差升高。于是Q2以導通回路被切斷，使Q2退出飽和狀態。
開關管Q2退出飽和狀態后，其內阻增大，導致漏極電流進一步下降。由于電感中的電流不能突變，于是開關變壓器T1各個繞組的感應電動勢反相，正反饋繞組○3端負的脈沖電壓與定時電容C5所充的電壓疊加后，使Q2迅速截止。
開關管Q2在截止期間，定時電容C5放電，以便為下一個正反饋電壓（驅動電壓）提供電路，保證開關管Q2能夠再次進入飽和狀態。同時，開關變壓器T1初級繞組存儲的能量耦合到次級繞組并通過整流管整流后，向濾波電容提供能量。
當初級繞組的能量下降到一定值時，根據電感中的電流不能突變的原理，初級繞組便產生一個反鉛電動勢，以抵抗電流的下降，該電流在T1初級繞組產生○1正、○2負的感應電動勢。T1○3腳感生和正脈沖電壓通過正反饋回路，使開關管Q2又重新導通。因此，開關電源電路便工作在自激振蕩狀態。
通過以上介紹可知，在自激振蕩狀態，開關管的導通時間由定時電容C5充電時間決定；開關管截
止時間，由C5放電時間決定。
在開關管Q2截止期間，開關變壓器T1初級繞組存儲的能量經次級繞組的耦合，二極管整流供負載。
