臺達UPS網絡應用解決方案(圖)
2005/5/25 15:49:54
臺達能源技術（上海）有限公司 供稿
傳統UPS所扮演的角色僅是隔絕外部電力的問題，對內提供干凈可靠的電源供系統使用。而現今的網絡UPS不僅僅提供系統穩定可靠的電源，更要能利用現存的網絡保護它所供電的設備并整合進現有的網管系統之中，讓管理人員隨時掌握目前系統的供電狀況。臺達UPS一直在如何利用網絡對設備進行全面保護方面保持著研發力度，并形成了一些成熟的解決方案，其中很多已經在其N系列機架式、NT系列大功率并機方面得到應用，并在電信、金融、電力、交通等大型行業中發揮著重要作用。下面就對這些解決方案進行簡要的說明。
跨平臺,保護多臺計算機
一部較大容量的UPS可供應多部計算機的電源所需，但UPS的通訊port通常只有一個，也就是說當市電中斷時只有一部主機可以被通知進行正常關機程序。那其它主機怎么辦﹖臺達UPS認為，解決這個問題有兩種方法：
(1) 一是在每一部主機上安裝監控軟件，直接與UPS聯機的計算機設為Master，其余的設為Slave (圖一)。當Master偵測到UPS有任何異常電力事件時，它會通知Slave主機。然后各監控軟件依照自己設定的時間進行關機程序最后再關閉UPS。
(2) 另一種方式是在UPS加裝SNMP網絡卡，而在各主機安裝關機代理程序 (圖二)。當市電中斷時SNMP網絡卡會主動送出Trap給關機代理程序，關機代理程序在收到通知后會進行倒數關機程序。采用SNMP網絡卡的好處是它不需透過計算機可直接上網，適用于UPS與主機距離較遠的情況。
使上述方案可行的條件是當市電中斷時網絡仍然可以傳輸資料，所以網絡上的設備(如集線器、路由器等)也必須由UPS供電，才不會因斷電時導致網絡斷訊造成Slave主機因收不到Master的通知而無法自動關機的窘境。不論是使用UPS監控軟件還是以SNMP網絡卡配合關機代理程序的方式，這些軟件皆須具備跨平臺溝通的能力。至少需支持下列操作系統：Microsoft Windows系列、Novell NetWare、當今最Hot的Linux以及FreeBSD、SCO、Sun Solaris、HP-UX、IBM AIX等，這樣才不至于因UPS廠商不支持您現有的操作系統而讓它落單。最好能夠事先取得這些軟件測試它們的兼容性。
與現有網管結合

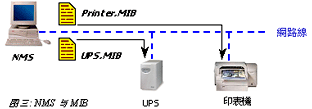

為了能有效管理網絡上眾多的設備，如服務器、集線器等通訊設備，或打印機、UPS等外圍設備，管理者會架設一部NMS(Network Management Station) 讓各裝置也就是SNMP Agent將資料響應給NMS。由于各裝置的制造廠商皆不相同，故需有一套共同的語言讓NMS與各裝置交談，這個語言也就是網絡上所謂的通訊協議，而目前應用于網管通訊協議最普遍的就是SNMP(簡單網絡管理通訊協議)。雖有了共同的語言但這些裝置仍需提供此裝置可被監控的對象描述，也就是MIB(管理信息庫)給NMS。根據MIB，NMS才能對此裝置做出正確的詢問并下達正確的命令 (圖三)。雖然RFC1628規范了一般UPS的MIB但仍不能滿足現有網絡UPS的需求，故各大UPS廠商仍然自定其私有的MIB來發揮自己UPS的特殊功能。
另一種網絡管理方式便是使用DMI(桌面管理接口)，它是用來讓系統儲存自身及外圍設備等相關信息之接口，讓所有的資料皆儲存在MIFD(Management Information Format Database)中。透過DMI瀏覽器可以監控個人或網絡上的系統。
一般的UPS廠商總是以昂貴的SNMP卡來當作SNMP Agent的唯一選擇，其實監控軟件在加上SNMP通訊協議后也可以作為SNMP Agent，但是目前只有臺達UPS等少數品牌的監控軟件內建SNMP通訊協議與支持DMI接口而且免費提供給它的客戶。
網絡UPS的特殊功能
當UPS偵測到電力事件發生時，管理者會希望監控軟件能透過各種方式立即通知UPS所屬的負責人員在第一時間立即處理。而現今網絡建構日趨健全，透過網絡上的各種應用將會更有效的將UPS訊息傳達給其負責的人員，如網絡廣播、電子郵件與SNMP Trap等。這種設備主動告知的能力可以現有的人力管理為數眾多的設備，既可節省管理設備的人力資源支出又不致于降低系統的風險。

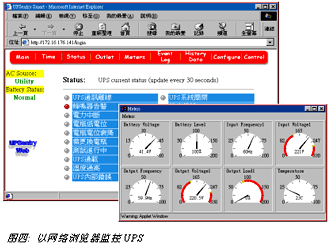

另一項網絡UPS的特殊功能則是遠程監控。由于目前網際網絡的盛行，幾乎每部計算機皆配備網絡瀏覽器，近來許多Linux業者采用網絡瀏覽器來作為系統設定與監控的接口。一些UPS大廠亦看準此一趨勢紛紛將HTTP通訊協議加入其監控軟件與SNMP卡之中 (圖四)。它的好處是在遠程無須加裝任何程序，管理者隨時隨地皆可以網絡瀏覽器得知UPS的最新狀態。
較先進的UPS所能提供的功能不只是被動地保護各項裝置而已，更提供了開啟及關閉特定輸出插座的功能。例如在電力事件發生時，管理人員可以透過網絡關閉一些較不重要的裝置，將電力保留給較重要的裝置來運用，以爭取寶貴的時間來處理重要的作業。由于先進的網絡UPS所能提供的功能相當多，因此應用的范圍完全取決于管理上的創意與需求。
在全球化的環保趨勢及新能源的開發緩不濟急的現狀之下，再加上每年不斷成長的電力需求，使得電力供給的品質日趨惡化。為了保護昂貴且重要的設備免受各種電力事件的威脅，甚至保護寶貴的生命安全，持續且穩定的電力供給已成為一個嚴肅的課題。全天候自動化無人操作的裝置也已成為降低人力成本的必備要件，妥善的運用最少的人力資源來管理為數龐大且分散的各式裝置亦是組織提升競爭力的途徑之一。而UPS是目前較為理想的優質電力解決方案，再加上結合網絡e化的應用，不僅讓網絡UPS的應用及控管更為靈活，且更能突顯出其價值之所在。
跨平臺,保護多臺計算機
一部較大容量的UPS可供應多部計算機的電源所需，但UPS的通訊port通常只有一個，也就是說當市電中斷時只有一部主機可以被通知進行正常關機程序。那其它主機怎么辦﹖臺達UPS認為，解決這個問題有兩種方法：
(1) 一是在每一部主機上安裝監控軟件，直接與UPS聯機的計算機設為Master，其余的設為Slave (圖一)。當Master偵測到UPS有任何異常電力事件時，它會通知Slave主機。然后各監控軟件依照自己設定的時間進行關機程序最后再關閉UPS。
(2) 另一種方式是在UPS加裝SNMP網絡卡，而在各主機安裝關機代理程序 (圖二)。當市電中斷時SNMP網絡卡會主動送出Trap給關機代理程序，關機代理程序在收到通知后會進行倒數關機程序。采用SNMP網絡卡的好處是它不需透過計算機可直接上網，適用于UPS與主機距離較遠的情況。
使上述方案可行的條件是當市電中斷時網絡仍然可以傳輸資料，所以網絡上的設備(如集線器、路由器等)也必須由UPS供電，才不會因斷電時導致網絡斷訊造成Slave主機因收不到Master的通知而無法自動關機的窘境。不論是使用UPS監控軟件還是以SNMP網絡卡配合關機代理程序的方式，這些軟件皆須具備跨平臺溝通的能力。至少需支持下列操作系統：Microsoft Windows系列、Novell NetWare、當今最Hot的Linux以及FreeBSD、SCO、Sun Solaris、HP-UX、IBM AIX等，這樣才不至于因UPS廠商不支持您現有的操作系統而讓它落單。最好能夠事先取得這些軟件測試它們的兼容性。
與現有網管結合
為了能有效管理網絡上眾多的設備，如服務器、集線器等通訊設備，或打印機、UPS等外圍設備，管理者會架設一部NMS(Network Management Station) 讓各裝置也就是SNMP Agent將資料響應給NMS。由于各裝置的制造廠商皆不相同，故需有一套共同的語言讓NMS與各裝置交談，這個語言也就是網絡上所謂的通訊協議，而目前應用于網管通訊協議最普遍的就是SNMP(簡單網絡管理通訊協議)。雖有了共同的語言但這些裝置仍需提供此裝置可被監控的對象描述，也就是MIB(管理信息庫)給NMS。根據MIB，NMS才能對此裝置做出正確的詢問并下達正確的命令 (圖三)。雖然RFC1628規范了一般UPS的MIB但仍不能滿足現有網絡UPS的需求，故各大UPS廠商仍然自定其私有的MIB來發揮自己UPS的特殊功能。
另一種網絡管理方式便是使用DMI(桌面管理接口)，它是用來讓系統儲存自身及外圍設備等相關信息之接口，讓所有的資料皆儲存在MIFD(Management Information Format Database)中。透過DMI瀏覽器可以監控個人或網絡上的系統。
一般的UPS廠商總是以昂貴的SNMP卡來當作SNMP Agent的唯一選擇，其實監控軟件在加上SNMP通訊協議后也可以作為SNMP Agent，但是目前只有臺達UPS等少數品牌的監控軟件內建SNMP通訊協議與支持DMI接口而且免費提供給它的客戶。
網絡UPS的特殊功能
當UPS偵測到電力事件發生時，管理者會希望監控軟件能透過各種方式立即通知UPS所屬的負責人員在第一時間立即處理。而現今網絡建構日趨健全，透過網絡上的各種應用將會更有效的將UPS訊息傳達給其負責的人員，如網絡廣播、電子郵件與SNMP Trap等。這種設備主動告知的能力可以現有的人力管理為數眾多的設備，既可節省管理設備的人力資源支出又不致于降低系統的風險。
另一項網絡UPS的特殊功能則是遠程監控。由于目前網際網絡的盛行，幾乎每部計算機皆配備網絡瀏覽器，近來許多Linux業者采用網絡瀏覽器來作為系統設定與監控的接口。一些UPS大廠亦看準此一趨勢紛紛將HTTP通訊協議加入其監控軟件與SNMP卡之中 (圖四)。它的好處是在遠程無須加裝任何程序，管理者隨時隨地皆可以網絡瀏覽器得知UPS的最新狀態。
較先進的UPS所能提供的功能不只是被動地保護各項裝置而已，更提供了開啟及關閉特定輸出插座的功能。例如在電力事件發生時，管理人員可以透過網絡關閉一些較不重要的裝置，將電力保留給較重要的裝置來運用，以爭取寶貴的時間來處理重要的作業。由于先進的網絡UPS所能提供的功能相當多，因此應用的范圍完全取決于管理上的創意與需求。
在全球化的環保趨勢及新能源的開發緩不濟急的現狀之下，再加上每年不斷成長的電力需求，使得電力供給的品質日趨惡化。為了保護昂貴且重要的設備免受各種電力事件的威脅，甚至保護寶貴的生命安全，持續且穩定的電力供給已成為一個嚴肅的課題。全天候自動化無人操作的裝置也已成為降低人力成本的必備要件，妥善的運用最少的人力資源來管理為數龐大且分散的各式裝置亦是組織提升競爭力的途徑之一。而UPS是目前較為理想的優質電力解決方案，再加上結合網絡e化的應用，不僅讓網絡UPS的應用及控管更為靈活，且更能突顯出其價值之所在。
