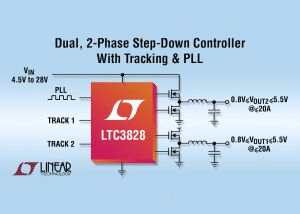

凌特公司(Linear Technology)推出雙輸出降壓型同步開關控制器——LTC3828。該器件具有用于多電壓軌排序的集成跟蹤功能，以及用于精確同步和多相(PolyPhase)工作以降低輸入電容的鎖相環(PLL)。LTC3828能以菊花鏈方式鏈接多個LTC3828或其它DC/DC轉換器，以跟蹤兩個以上的電壓，同時工作在3、4或6相。該集成電路具有恒定的550kHz頻率電流模式架構，還能鎖定到260kHz至550kHz的時鐘上以降低敏感頻率上的EMI。
LTC3828用于將4.5V至28V (30VMAX)的輸入電壓轉換成兩個穩定的輸出電壓，這兩個電壓是可調的，范圍為0.8V至輸入電壓值的99%。LTC3828的寬工作電壓范圍和獨特的集成功能可實現緊湊型多輸出電源設計，用于單板計算機、工業設備、汽車電子產品和基于FPGA的系統等應用。
LTC3828采用恒定頻率、電流模式全N溝道MOSFET同步架構，并具有兩個180°反相工作的控制通道。一個時鐘輸出引腳實現多個控制器的同步。該集成電路允許用戶對通道輸出如何斜坡上升和下降進行編程，支持一致和比例制跟蹤。此外，大電流柵極驅動器允許組成高功率密度解決方案。通過防止反向電感電流和禁止啟動期間的電流折返，支持向要求苛刻的負載供電，例如常見在ASIC供電時，具有預偏置輸出的啟動。
LTC3828的額定工作溫度范圍為-40℃至85℃，采用28引線SSOP和5×5mm QFN封裝。以1,000片為單位批量購買，每片起價為4.65美元(僅供參考)。
LTC3828用于將4.5V至28V (30VMAX)的輸入電壓轉換成兩個穩定的輸出電壓，這兩個電壓是可調的，范圍為0.8V至輸入電壓值的99%。LTC3828的寬工作電壓范圍和獨特的集成功能可實現緊湊型多輸出電源設計，用于單板計算機、工業設備、汽車電子產品和基于FPGA的系統等應用。
LTC3828采用恒定頻率、電流模式全N溝道MOSFET同步架構，并具有兩個180°反相工作的控制通道。一個時鐘輸出引腳實現多個控制器的同步。該集成電路允許用戶對通道輸出如何斜坡上升和下降進行編程，支持一致和比例制跟蹤。此外，大電流柵極驅動器允許組成高功率密度解決方案。通過防止反向電感電流和禁止啟動期間的電流折返，支持向要求苛刻的負載供電，例如常見在ASIC供電時，具有預偏置輸出的啟動。
LTC3828的額定工作溫度范圍為-40℃至85℃，采用28引線SSOP和5×5mm QFN封裝。以1,000片為單位批量購買，每片起價為4.65美元(僅供參考)。
